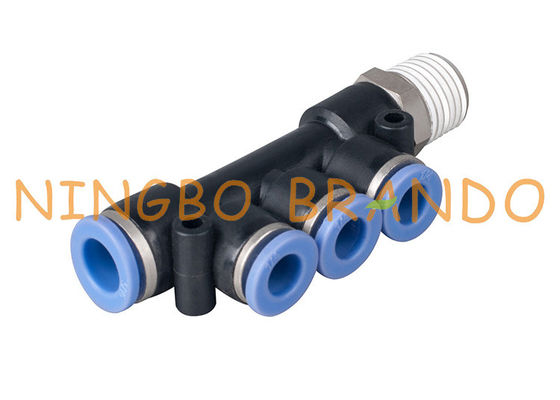

1/4" 8mm Niederlassungs-dreifacher Stoß Schnellkupplungs-zu den pneumatischen Schlauch-Installationen

1/4" 8mm Niederlassungs-dreifacher Stoß Schnellkupplungs-zu den pneumatischen Schlauch-Installationen

Einebnungsinstallationen werden in allen Arten Druckluftsysteme benutzt, aber sind in den Anwendungen allgemein am verwendetsten, die Pneumatikzylinder, Werkzeuge und Ausrüstung haben. Sie können für Wasseranwendungen benutzt werden, aber Extramaße müssen (kontrollierter Anstiegsdruck, Wasserkompatibilität, Einsatzring, etc.) den Stoß auf Verbindungsmethode genommen werden zulässt das schnelle Ändern von Komponenten, also ist es ideal, wenn Sie eine Luftquelle für mehrfache Werkzeuge haben, die heraus ausgetauscht werden können.

Eigenschaften:

1. Flüssigkeit: Luft, Vakuum, Wasser
2. Druck-Strecke: 0-1Mpa (120 P/in)
3. maximaler Druck: 1,5 Mpa
4. Temperaturspanne: 0-60℃
5. anwendbares Rohr: PU/NYLON-/weiche PET-Schlauchluftinstallationen

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Wählen der rechten Installationen für Ihre Druckluftanlage:

Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.

Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation
