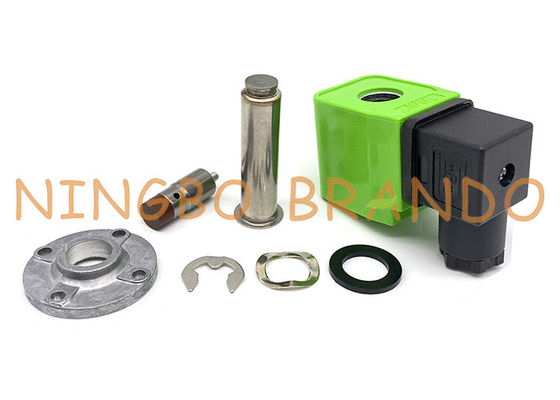

Loch-neue Versions-Staub-Kollektor-Ventil-Magnetspule BFEC DMF Reihen-13.5mm

Loch-neue Versions-Staub-Kollektor-Ventil-Magnetspule BFEC DMF Reihen-13.5mm

Der Anschlussmodus der Solenoidspule kann in eine Führungsart und eine Stiftart unterteilt werden.

Zuerst die Solenoidspulen-Verbindungsmethode:

1. Führungsart: Die Elektromagnetführungsart Verbindungsmethode kann in elektrische Drähte, Zweikernkabel und Dreikernkabel unterteilt werden.

2. Pin-Art: Stiftart kann in drei Stecker (DIN43650A, DIN43650B, DIN43650C oder besonders angefertigt worden), Stecker zwei unterteilt werden oder Form nach Maß.

Zweitens das Isolierungsniveau der Solenoidspule:

1. Isoliermaterialgrad: 130 (b) Temperaturanstieg ≤ 85 ° C

2. Isoliermaterialgrad: 155 (f) Temperaturanstieg ≤ 115 ° C

3. Isoliermaterialgrad: 180 (H) Temperaturanstieg ≤ 140 ° C

4. Isoliermaterialgrad: 200 (N) Temperaturanstieg ≤ 160 ° C

Technischer Parameter von Impuls-Solenoidjet-Ventilspulen:

Hauptmaß von Ersatzteilspulen des 13mm Lochgrößenimpulsjet-Ventils:

Alte und neue zwei Art Kupfer u. Plastikimpuls-Solenoid umwickelt, damit Sie wählen:

Spulenwickelmaschine von Grundtakt-Ventilspulen DC24V/220VAC automatischen:

Wie man den q-Wert der gedrehten Solenoidspule verbessert?

Der Qualitätsfaktor Q ist ein Gewichtsparameter, der die Qualität der Spule reflektiert. Den q-Wert der Spule zu erhöhen ist einer der wichtigen Aspekte, die beachtet werden muss, wenn, den Elektromagneten wickelnd. So wie man den q-Wert des Elektromagneten verbessert? Lassen Sie mich Sie im Detail vorstellen unten.

Entsprechend der Arbeitsfrequenz wird der Draht der Spule vorgewählt. Induktoren mit kurzer Funktion und Niederfrequenz werden normalerweise mit Isolierdrähten wie emaillierten Drähten abgefeuert. Die Arbeitsfrequenz ist höher als zehn Tausenden Hz, und im Stromkreis unter 2MHz, wird der feindrähtige Isolierdraht benutzt, um den Elektromagneten zu wickeln, der die Fläche des Leiters effektiv erhöhen kann, damit der q-Wert höher als die Spulenwunde durch den einzelnen Draht der gleichen Querschnittsfläche ist. Ungefähr 30%.

Benutzen Sie eine Spulenspule der hohen Qualität, um Medienverlust zu verringern. In den Hochfrequenzanwendungen wie kurzwelligen Bändern, wegen der allgemeinen Spulenspule, ist der dielektrische Verlust hoch. Deshalb, dielektrische Hochfrequenzmaterialien wie Hochfrequenzkeramik, Polytetrafluoroäthylen, Polystyren, etc. sollte als das Skelett verwendet werden, und Wicklung wird durch die wickelnde Methode durchgeführt.

Beschließen Sie eine angemessene Spulengröße, um Schaden zu verringern. Wenn die wickelnde Stärke t, die wickelnde Länge L und der Außendurchmesser D zufriedenzustellen 3t + 2L = D, der Verlust auch das kleinste ist. Die Spule mit dem Schild ist wenn L/D = 0.8-1.2 optimal.

Wählen Sie den Durchmesser eines angemessenen Schildes vor. Unter Verwendung eines Schildes kann den Schaden des Solenoides erhöhen und den q-Wert verringern. Deshalb sollte die Größe des Schildes nicht zu klein sein. Wenn der Bereich des Schildes zu groß ist, erhöht sich das Volumen.

Willkommen zu Ihrer Untersuchung!
