Herkunftsort: | China |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | BB16039001 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | negotiation |
Verpackung Informationen: | Innerer Kasten, Karton, Palette |
Lieferzeit: | 4-8 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 300000 eingestellt pro Monat |
Art: | CKD-Art | Material: | Plastik, Kupfer |
---|---|---|---|
Produktname: | Magnetventil-Spule CKD-Reihen-AB41-02/AB41-03 | Spannung: | DC24V, AC220V (±10%) |
Lochdurchmesser: | 16mm | Energie: | DC: 18Watt, WECHSELSTROM: 26VA |
Farbe: | Schwärzen Sie (andere Farbe kann besonders angefertigt werden) | Anwendung: | Magnetventil CKD-Reihen-AB41-02/AB41-03 |
Isolierungs-Klasse: | H | Verbindungsart: | DIN43650A |
Markieren: | 14.5mm Loch-Magnetventil Spule,AB410 Magnetventil Spule,CKD-Art AB410 |

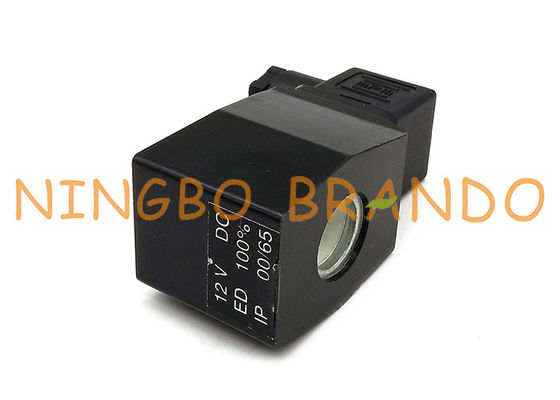

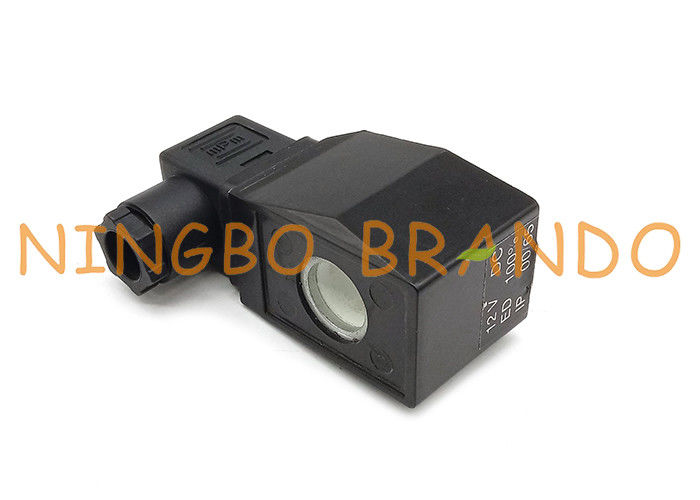

14.5mm Loch-Durchmesser LÄRM 43650A AB410 wasserdichte Magnetventil Spule
Diese Magnetventilspule wird in CKD-Reihe AB41-02/AB41-03 Magnetventile angewendet. Magnetventilkern ist die Dichtung und das versiegelnde Teil der Solenoidspule, alias der Magnetventilspule. Das heißt, die verletzten und Siegelspulen werden mit dem Isoliermaterial versiegelt und verlassen nur Anschlüsse, Isolierung, wasserdichtes, Antiaufstand, feuerfestes, rostfestes, etc.
Spulenspule bezieht sich die auf Spalte um den emaillierten Draht. Ein Elektromagnet ist eine Spule des emaillierten Drahtes, der um ein Skelett eingewickelt wird und vom Isoliermaterial geformt ist. Das allgemeine Rahmenmaterial ist PA, Plastik und erfordert Isolierungsgrad. Die Magnetventilspule ist gleichwertig. Die Wicklung des Elektromagneten wird dann in der Mitte der Magnetventilspule gesetzt, um den Kern zu bilden. Wenn sie angezogen wird, erzeugt die Spule ein Magnetfeld, um den Kern anzuziehen.
Technischer Parameter von CKD-Reihe AB41-02/AB41-03 Magnetventil-Spulen:
Modellnummer | BB16039001 |
Staard-Spannung | DC24V, AC220V (±10%) |
Normale Energie | DC: 18Watt, WECHSELSTROM: 26VA |
Material | Kupfer, Plastik |
Drahtklasse | H |
Verbindungsart | DIN43650A |
Anwendung | Magnetventil CKD-Reihen-AB41-02/AB41-03 |
Lochgröße | 16 Millimeter |
Höhe | 39 Millimeter |
Breite | 38,5 Millimeter |
Hauptmaß des CKD-Art-Solenoides AB41-02/AB41-03 Spulen:
Detailerweiterung von AB41-02/AB41-03 CKD Art Elektromagnet:
Zugetroffen in CKD-Reihe AB41-02/AB41-03 Wasser-Magnetventil:
Weitere Einzelheiten Spulen über des CKD-Art-Solenoid-AB41-02/AB41-03 in untengenanntem Youtube-Video:
Solenoid-Ventilbaugruppe Temperaturanstieg- und Maximumtemperaturanforderungen:
Entsprechend dem Hitzebeständigkeitsgrad, der durch GB/T 11021 bestimmt wird, übersteigen die maximale Temperatur, die vom Temperaturanstieg des Elektromagnetspulensatz erhalten werden und die Zunahme der umgebenden Temperatur nicht die folgende Tabelle:
Isolierungsklasse | Maximaler normaler Temperaturanstieg (℃) | Maximale Temperatur (℃) |
B | 90 | 130 |
F | 115 | 155 |
H | 140 | 180 |
N | 160 | 200 |
R | 180 | 220 |
Spitzen: Nicht anwendbar auf Pulsierungsfunktionierende Spulen! |
Baumodus des Elektromagneten: Spule oder keine Spule
Zuerst ob die Entschließungsspule annimmt, hängt eine Spulenstruktur oder eine bobbinless Struktur von den Antrag- und Kostenzuständen ab.
1. Kleinere Elektromagnete für schwere Arbeitsbedingungen können einen bobbinless Bau annehmen und sind auch für eine große Menge Kosten passend. Das Problem ist, dass zu tragen ist hart, wenn die äußere Schicht isoliert wird. Die kleine Spule ist entworfen, um eine Spule zu haben, weil das innere Loch klein und schwierig ist, Isolierung sicherzustellen.
2. Der kleinere Elektromagnet benutzt für helle Arbeitsbedingungen, passend für die Annahme der Plastikspule und die Vereinfachung der Operation der äußeren Schichtisolierung von der Spule verglichen mit der nicht-skelettartigen Spule. Aber es muss gemerkt werden, dass die Wärmeableitungszustände der Spule verschlechtert haben.
3. Die DC-Spule ist verwunden vorzugsweise um die Metallspule, und das Ziel ist-, die Innenseite der Spule zu benutzen, um Hitze zu zerstreuen.
4. In der oben genannten Situation ist es am besten, eine kombinierte Spulenspule anzunehmen:
1) Eine kleine Menge des Elektromagneten wird verwendet, und es ist nicht notwendig, eine Plastikspule diesmal herzustellen.
2) Wenn ein großformatiger Elektromagnet eine bobbinless Spule annimmt, herzustellen ist schwierig, und es ist unmöglich, eine Plastikspule herzustellen.
3) Die Spule mit weniger Drehungen und stärkeren Drähten (der Drahtdurchmesser größer als 0.51~0.8mm) ist vorzugsweise als Spule-freie Struktur entworfen. In Ermangelung aller möglicher Beschränkungen ist es wünschenswert, einen bobbinless Bau anzunehmen.
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
