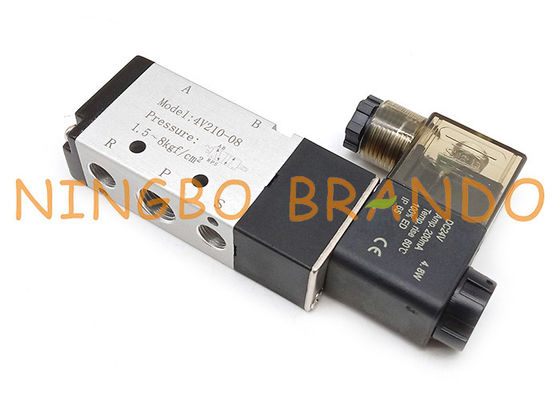

4V210-08 1/4'' 5/2 Way Air Control Single Solenoid Pneumatic Valve

4V210-08 1/4'' 5/2-Wege-Luftsteuerungs-Einzelmagnet-Pneumatikventil

Das pneumatische Magnetventil nimmt ein elektrisches Signal (Wechsel- oder Gleichspannung) auf und öffnet oder schließt die Luftzufuhr zu Ihrem pneumatischen Antrieb.Ganz einfache Magnetspulen bestehen aus einer elektromagnetischen Spule, einem Kolben oder Kolben, einer Kolbenrückholfeder und einem Ventilkörper.Wenn Sie elektrische Energie an die Spule anlegen, zieht diese den Kolben an und bewirkt, dass er sich im Ventilkörper bewegt.Dies wiederum öffnet oder schließt Anschlüsse im Ventilkörper, sodass Ihre Luftversorgung den pneumatischen Antrieb betätigen kann.Wenn die Stromversorgung unterbrochen wird, bringt die Kolbenfeder den Kolben in seine ursprüngliche Position zurück und unterbricht die Luftzufuhr zum pneumatischen Aktuator.

Typische Anwendungen
5/2-Wegeventile werden zur Betätigung doppeltwirkender pneumatischer Antriebe wie Pneumatikzylinder, kolbenstangenlose Zylinder, Greifer und Drehantriebe eingesetzt.Doppeltwirkende Aktuatoren benötigen Druckluft, um sich in beide Richtungen zu bewegen.Um zu entscheiden, ob ein monostabiles oder bistabiles 5/2-Wegeventil eingesetzt werden soll, ist es notwendig, mehr über den Aufbau und die Anforderungen des Systems zu wissen.

Die Anzahl der Aktoren bestimmt die erforderliche Anzahl an Ventilen: Jeder Aktor bzw. jede Gruppe von Aktoren benötigt ein eigenes Steuerventil.Die SPS begrenzt die Anzahl der Spulen, die mit Strom versorgt werden können.Monostabile Ventile (mit einer Magnetspule) erfordern weniger Verkabelung und SPS-Ausgänge als bistabile Ventile (mit zwei Magnetspulen).Einige Verteiler verfügen über eine interne Verkabelung und einen Anschluss, der alle Ventile verbindet, beispielsweise einen 25-poligen D-SUB-Anschluss.Im konkreten Fall konnten nur 12 bistabile Ventile verbaut werden, im Vergleich zu 25 monostabilen Ventilen.

Die Wahl zwischen monostabilen und bistabilen Ventilen wird oft durch Sicherheitsanforderungen motiviert.Bei manchen Maschinenkonstruktionen kann es zur Vermeidung von Maschinenschäden oder Verletzungen wünschenswert sein, dass der Aktuator bei einem Stromausfall in die Grundposition zurückkehrt.In solchen Fällen empfiehlt sich ein monostabiles Ventil.In anderen Ausführungen sind bistabile Ventile besser geeignet, wenn es darum geht, den Antrieb in der letzten Position zu halten.

Daten der pneumatischen Magnetventile der Serie 4V200:

Abmessungen des pneumatischen Magnetventils 4V210-08:

Video des pneumatischen Magnetventils 4V210-08:

Produktionsvideo des pneumatischen Magnetventils:

Weitere pneumatische Produkte zur Auswahl:

MagnetantriebVerteilerSchalldämpfer-Pneumatikschlauchanschlüsse
