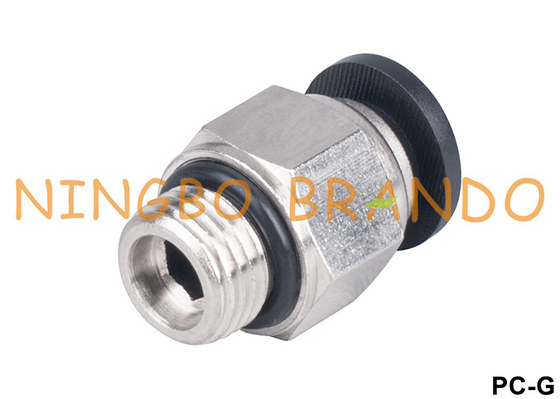

PC-G Reihe G-Faden-männliches pneumatisches Installations-One Touch-Verbindungsstück

PC-G Reihe G-Faden-männliches pneumatisches Installations-One Touch-Verbindungsstück

Pneumatische Einebnungsinstallationen, nannten auch Stoß, um Installationen anzuschließen, liefern dichte Durchschnitte von Schläuche in Ihrem Druckluftsystem leicht anschließen. Installationen können zwischen Einlass 1-6/Abflussöffnungen haben oder haben möglicherweise zusätzliche Funktionalität wie ein integriertes Manometer oder ein Schalldämpfer.

Produkt-Eigenschaften:

1. Hochfest, Verschleißfestigkeit, Korrosionsbeständigkeit, mit hoher Dichte, nicht einfach zu bersten.

2. Das Produkt ist stark und dauerhaft und hat eine lange Nutzungsdauer.

3. Einfache Installation und Zerlegung, gut, Leistung versiegelnd.

4. Es kann für die Verbindung von Rohren und den Gebrauch von verschiedenen pneumatischen Komponenten verwendet werden und hat eine breite Palette des Gebrauches.

5. Sie können die Trachea ohne irgendwelche Werkzeuge leicht einfügen oder ausziehen

6. Das Clip des Verbindungsluftrohrs wird vom starken Plastik hergestellt, das nicht einfach, weg nach Verbindung zu fallen annehmen Dichtungs-Komponente, halten die gute Dichtung ist, nicht einfach zu lecken.

7. Frei Änderungs-Rohrleitungs-Richtung nach der Installation, einfach, Trachea ohne Werkzeuge manuell einzufügen oder zu ziehen.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

FAQ:

1. Wie man pneumatische Einebnungsinstallationen installiert?
Der Schlauch ist einfach, zu installieren, indem man es in das Freigaberingende der Installation drückt, bis er stoppt. Die internen Verschlussgreifer klemmen automatisch um den Schlauch für eine unmittelbare und sichere Verbindung fest.

2. Wie man pneumatische Einebnungsinstallationen deinstalliert?
Drücken Sie das Freigaberinginneren in Richtung zur Installation, um die Verschlussgreifer zu lösen und auf dem Schläuche zurückzuziehen, um ihn zu entfernen. Das andere Ende ist möglicherweise ein anderer Stoß, zum des passenden, verlegten Mannes, der verlegten Frau oder des verlegten Mannes mit einer inneren Hexe-artigen Verbindung anzuschließen. Die verlegten Verbindungen haben normalerweise eine vor-angewandte Fadenverschlussbeschichtung.
