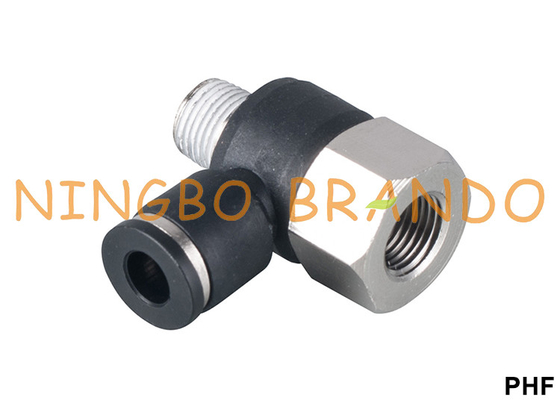

PHF-Plastikeinebnungs-pneumatische Luftröhren-Installations-Universalellbogen

PHF-Plastikeinebnungs-pneumatische Luftröhren-Installations-Universalellbogen

Pneumatische Einebnungsinstallationen, nannten auch Stoß, um Installationen anzuschließen, liefern dichte Durchschnitte von Schläuche in Ihrem Druckluftsystem leicht anschließen. Installationen können zwischen Einlass 1-6/Abflussöffnungen haben oder haben möglicherweise zusätzliche Funktionalität wie ein integriertes Manometer oder ein Schalldämpfer.

Produkt-Eigenschaften:

1. Hochfest, Verschleißfestigkeit, Korrosionsbeständigkeit, mit hoher Dichte, nicht einfach zu bersten.

2. Das Produkt ist stark und dauerhaft und hat eine lange Nutzungsdauer.

3. Einfache Installation und Zerlegung, gut, Leistung versiegelnd.

4. Es kann für die Verbindung von Rohren und den Gebrauch von verschiedenen pneumatischen Komponenten verwendet werden und hat eine breite Palette des Gebrauches.

5. Sie können die Trachea ohne irgendwelche Werkzeuge leicht einfügen oder ausziehen

6. Das Clip des Verbindungsluftrohrs wird vom starken Plastik hergestellt, das nicht einfach, weg nach Verbindung zu fallen annehmen Dichtungs-Komponente, halten die gute Dichtung ist, nicht einfach zu lecken.

7. Frei Änderungs-Rohrleitungs-Richtung nach der Installation, einfach, Trachea ohne Werkzeuge manuell einzufügen oder zu ziehen.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Ausgedehnte männliche Winkelverschraubung:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8“	4	11	8	19	30	12
			R1/4“	4	11	9	19	41	13
			R3/8“	4	11	10	19	43	17
			R1/2“	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8“	6	13	8	20	43	12
			R1/4“	6	13	9	20	44	13
			R3/8“	6	13	10	20	46	17
			R1/2“	6	13	11	20	47	21
		PLL8	R1/8“	8	14	8	23	47	14
			R1/4“	8	14	9	23	48	14
			R3/8“	8	14	10	23	50	17
			R1/2“	8	14	11	23	51	21
		PLL10	R1/8“	10	18	8	27	56	27
			R1/4“	10	18	9	27	57	17
			R3/8“	10	18	10	27	58	17
			R1/2“	10	18	11	27	59	21
		PLL12	R1/8“	12	21	8	30	56	19
			R1/4“	12	21	9	30	57	19
			R3/8“	12	21	10	30	57	19
			R1/2“	12	21	11	30	60	21

Männliche Banjo-Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1/8“	4	11	8	19	30	12
			R1/4“	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1/8“	6	13	8	20	43	12
			R1/4“	6	13	9	20	44	13
			R3/8“	6	13	10	20	46	17
		PH8	R1/8“	8	14	8	23	47	14
			R1/4“	8	14	9	23	48	14
			R3/8“	8	14	10	23	50	17
			R1/2“	8	14	11	23	51	21
		PH10	R1/8“	10	18	8	27	56	27
			R1/4“	10	18	9	27	57	17
			R3/8“	10	18	10	27	58	17
			R1/2“	10	18	11	27	59	21
		PH12	R1/4“	12	21	10	33	28	15
			R3/8“	12	21	12	35	34	19
			R1/2“	12	21	13	37	37	24

Rhabditiform von der durchgehenden Installation:

Bild	Maß	Teilnummer.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Wählen der rechten Installationen für Ihre Druckluftanlage:

Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.

Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation
