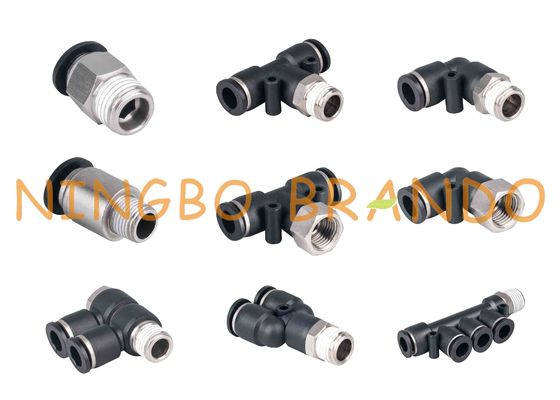

Brandos Eindrückung Installationen (oder drücken, um Installationen anzuschließen) stellen einfaches Verbindungs- und Trennungsrohr zur verfügung, ohne Schaden des Rohrs zu verursachen. Zusammengesetztes Eindrückung Installationen stehen wesentlichen Bestandteilen im pneumatischen und flüssigen System. Brandos Eindrückung Installationen sind verfügbar in einer Vielzahl von Arten, von Formen, von Größen und von Fadenarten, verschiedene metrische und Zollrohrnachfragen zufriedenzustellen. Unser zusammengesetztes Eindrückung Installationen könnte beides metrischen Größenschläuche und Zollgrößenschläuche unterbringen, die vom Polyurethan, vom Polyäthylen und vom Nylon hergestellt werden. Zusammengesetzte Einebnungsinstallationen sind für allgemeine pneumatische industrielle Anwendungen ideal.

Brandos Einebnungs-Installations-Eigenschaften
1. optionale Formen des Freigabe-Ärmels: Als Hersteller kann Brando ovalen und runden Freigabe-Ärmel zur Verfügung stellen
2. mehrfache Farben des Freigabe-Ärmels: Blau, schwarz, orange, rot, orange, Grau
3. bringen Sie Arten der Verbindungsfadenart unter: R (Pint, BSPT), G (BSPP), NPT, UNF, UNC, metrisch
4. bringen Sie metrischen Größenschläuche O.D unter: 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. bringen Sie Zollgrößenschläuche O.D unter: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", 1/2“, 5/8"

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Wählen der rechten Installationen für Ihre Druckluftanlage:

Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.

Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation
