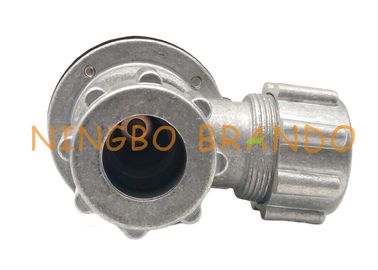

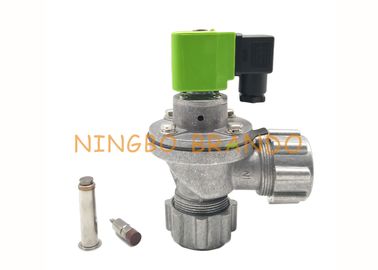

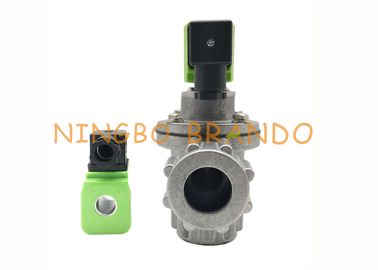

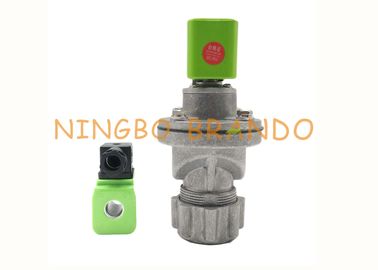

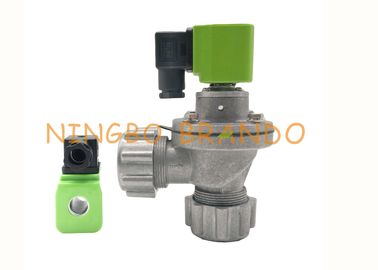

AC110V DC12V 3/4" rechtwinkliges Aluminiumlegierungs-Körper-Steuermagnetventil des Zoll-DN20 DMF-ZM-20

AC110V DC12V 3/4" rechtwinkliges Aluminiumlegierungs-Körper-Steuermagnetventil des Zoll-DN20 DMF-ZM-20

Die Rateneinleitung:
1. Zuerst bestätigen Sie das Impulsventil in gutem Zustand und installierte dann
2. ist Impulsventil direkt die äußere Wand des Flansches von Gasvielfältigkeit installiert. Das Sprayrohr über der Gasvielfältigkeit. Entsprechend der Zeichnung und manuell, dem Impulsventil, das passendes Sprayrohr und -installation zusammenbringt. Um das Ventil zu vermeiden installieren Sie in die Luftverteilerunterseite. Wenn das Impulsventil Trachea und Verbindungsstück zusammenbrachte, wird das Verbindungsstück für das Versiegeln nur des Zweckes benutzt. Es kann nicht als strukturelle Stützkomponenten. Es kann nicht auf der gerades Verbindungsstück reparierten Sprayfackel und -paket beruhen. Das Sprayrohr und -Luftverteiler müssen örtlich festgelegtes Unabhängiges sein.
3. Zu die harte Nuss festziehen, das maximale Drehmoment von 20 N*m.Tighten die Trachea, Drehung von 20 N*m.
4. Der Verbindungssteuerdrahtbedarf schließt von jedem elektrischen Regelventilsitz an. Beachten Sie die Linie adown, um den wasserdichten Regen zu verhindern. Oder durch das gemeinsame und Nylonrohr, schließt er das Impulsventil und elektromagnetischen die Versammlungskästen der Nylonrohrverbindung an.
5. Um sicherzustellen das Druckluft liefern säubern Sie und trocknen Sie. Das Luftverteilersystem stellt mäßigen Druck und Kontrolle für Leckinstallation zur Verfügung. (es kann auf Seife bürsten und Wasser, überprüft, ob die Schnittstelle Blase ist). Druck wurde auf dem aufgeblasenen Luftsack durchgeführt (Druck des Ventils ist herum 0,03 | 0. mpa 86), sich empfiehlt für Luftdruck 0,8 mpa-Maximum
6. den Impulsventilschlag, hörend prüfend das ganzes Regelventil, ob es Normalbetrieb ist und ob der Schlagton des Impulses klar ist.

Funktions-Prinzipien

Das Ventil des elektromagnetischen Impulses wird aus elektromagnetischem Versuchsbetreiber, Membran und Ventilkörper verfasst. Wegen des Unterschiedes des Drucks handelnd nach zwei Seiten der Membran, wird die Membran nah gegen den Ausgang des Ventils gedrückt, um die Ventilaufenthalte in „geschlossener“ Position zu halten.

1)Wenn sie durch ein elektrisches Signal vom Prüfer angezogen wird, bewegt sich die elektromagnetische Armatur, um die Auslauföffnung des hinteren Hohlraumes zu öffnen. Die Druckluft im hinteren Hohlraum birst heraus zum Entlastungsdruck und unter Druck gesetzte Luft im vorderen Hohlraum drückt die Membran hoch, um den Hauptausgang des Ventils zu öffnen, dann öffnet sich das Ventil des elektromagnetischen Impulses und beginnt durchzubrennen.

2)Wenn das Signal verschwindet und der Frühling funktioniert sofort, um den Versuchsbetreiber zurück zu seiner Ausgangsstellung und Abschluss zu senden die Entladungsöffnung. Die Membran schließt den Durchgang durch den Effekt des Drucks im vorderen Hohlraum und im Frühling. Der Impulsventilendschlag.

3)Die Öffnung in der Membran Dämpfung den Luftstrom, wenn die Armatur für das Freigeben des Drucks anhebt. Als die Ausmündung schloss, füllt das Druckgas in den vorderen Hohlraum, um den Durchgang durch die Membran zu schließen. Der Impulsventilendschlag.

Technisches Datendiagramm von Reihensolenoidimpulsventilen DMF ZM im industriellen Filtergebrauch:

Maß des örtlich festgelegten Impulsventils der Nuss DMF-ZM-20 für Beutelfilter

Details über elektromagnetisches Ventil DMF für Staub-Kollektor

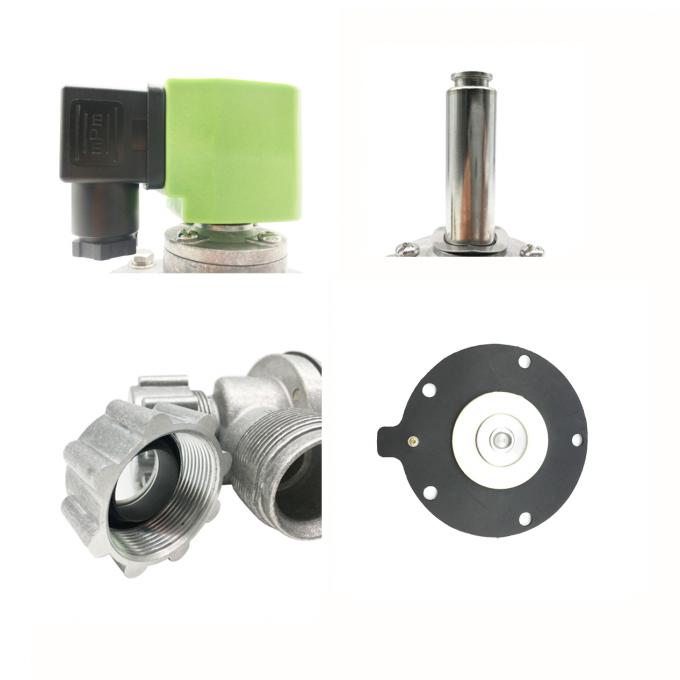

Spitzen: Alle Zusätze können als Reparaturteile (Membran, Solenoid-Spule, Armaturn-Versammlung) separat verkauft werden

Deconstructions-Diagramm von DMF-ZM-20

Weitere Einzelheiten über Impuls-Jet-Ventil auf Youtube

Eigenschaften des DMF-ZM Reihen-Impuls-Jet-Ventils

1.We kann drei Spezifikationen von Ventilen von 20, von 25 und von 40S für die Auswahl von Impulstaschen-Staubkollektoren zur Verfügung stellen.

2.The Ventilkörper und Ventildeckel werden dicht, rostfeste Leistung druckgegossen.

Dichtung 3.The auf der Membran wird vom Metall und vom Gummi hergestellt, der gute Starrheit hat und nicht leckt.

hat elektromagnetischer Versuchskopf 4.The eine große Saugkraft und ist- empfindlich und zuverlässig.

Leistung 5.The ist stabil und zuverlässig und die Nutzungsdauer der Membranreichweiten mehr als eine Millionmal oder drei Jahre.

Anmerkung

A. Die Einlass- und Ausgangenden der Düse und des Einspritzrohrs, die in das Ventil des elektromagnetischen Impulses eingefügt werden, sollten an einer bestimmten Tiefe aufrechterhalten werden. 20 Ventile ist nicht kleiner als 15 Millimeter.
B. Der ZM-Ventilkörper kann nicht benutzt werden, um den Luftzufuhrkasten (Luftsack) und den Schweißbrenner zu stützen und zu reparieren. Sondermaßnahmen werden, um ihn zu stützen und zu regeln ergriffen.
