Herkunftsort: | CHINA |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | 1068/3 |
Min Bestellmenge: | 100 PC |
---|---|
Verpackung Informationen: | Einzelne Kästen, Karton, Palette |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Portgröße: | 3/8 ''' | Verbindungsart: | Lötmittel (ODS) |
---|---|---|---|
Funktion: | Weise 2 schloss normalerweise (NC) | Ventilfunktion: | Unmittelbar |
Spannungen: | AC110V, AC220V, AC230V, Ac240V, DC24V | Körper-Material: | Messing |
Umgebende Temperatur: | -35 - °C 105 | Druckstrecke: | 0.5 - Stange 25 |
Kühlmittel: | R22, R404A, R407A, R407C, R125, R134a, R152a | Anwendung: | Kühler, Gefrierschrank, Klimaanlage, Kühlvorrichtung, und so weiter |
Markieren: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Magnetventil Castel |

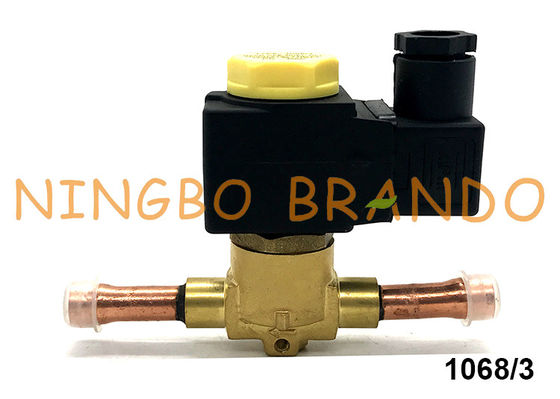

Castell-Art 3/4" ODS-Lötmittel-Messingabkühlungs-Magnetventil 1068/3
Castel-Art Magnetventil ist, Messingkörper-, Edelstahlkolbenarmatur, Spule und aus anderen Teilen zu bestehen.
Die Ventil-Reihe 1034; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 sind hilfsgesteuerte Ventile des Kolbens. Ihre Operation hängt nicht nur vom Magnetfeld ab, das durch den gegenwärtigen Fluss in die Spule, aber produziert wird, auch von einem minimalen Einlassdruck, dem zu notwendig ist:
• öffnen Sie den Kolben und halten Sie ihn weghob die Hauptöffnung
• nah der Kolben und die Enge auf der Hauptöffnung sicherstellen
Eröffnung/das Schließen der Hauptdichtung wird durch den Kolben gesteuert, während das Öffnen/Schließen des Pilotensitzes durch den mobilen Kolben der Spule gesteuert wird.
Diese Operation hängt nicht nur vom Magnetfeld ab, das durch das gegenwärtige Fließen in die Spule, aber erzeugt werden, auch vom minimalen Einlassdruck, die Membran zu bewegen und sie weg von der Hauptdichtung zu halten. Das Öffnen/Schließen der Hauptdichtung wird durch eine Membran gesteuert, während das Öffnen/Schließen des Regelventilsitzes durch einen beweglichen Kolben gesteuert wird. Diese Ventile können nicht mit null Differenzdruck betrieben werden.
Das Magnetventil ist entworfen, um den Fluss abzustellen, wenn man ein elektrisches Signal empfängt. Sie werden in den Kühlanlagen mit allen allgemeinen chlorofluorinated Kühlmitteln benutzt.
Haupteigenschaften:
1. Verbindungsdurchmesser 12 Millimeter.
2. Der Durchmesser der Dichtung ist 12,5 Millimeter.
Eigenschaften:
1. Das Ventil wird normalerweise (NC) geschlossen, d.h., wenn die Spule abgefallen ist, blockiert der Kolben den Fluss des Kühlmittels.
2. mit einem HM2 kommt 220/230 VAC-Elektromagnet.
3. Das Verbindungsstück, das für elektrische Verbindung erfordert wird (9150/R01 oder 9150/R02) muss separat bestellt werden.
4. Maße (Länge × Breite × Höhe) und Gewicht: (127mmx45mmx91mm)
Entsprechungen von anderen Herstellern:
s-Art EVR10 (wir liefern auch)
Maß:
Modell
|
Verbindung
|
Maß
|
Spulen-Art
|
|||
SAE (Aufflackern), ODF (Lötmittel)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4" SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8" SAE
|
65
|
||||
1028/2
|
1/4" ODF
|
32,5
|
125
|
|||
1028/3
|
3/8" ODF
|
62,5
|
125
|
|||
1064/3
|
3/8" SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2“ SAE
|
72
|
||||
1068/3
|
3/8" ODF
|
111
|
||||
1068/4
|
1/2“ ODF
|
127
|
||||
1070/4
|
1/2“ ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8" ODF
|
106
|
||||
1078/4
|
1/2“ ODF
|
127
|
||||
1078/5
|
5/8" ODF
|
173
|
||||
1078/9
|
1 1/8" ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8" SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4" SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8" ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8" ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8" ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8" ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8" ODF
|
157
|
127,0
|
291
|
68
|
Technische Daten:
Funktionsprinzipien
|
Vorbildliches Number
|
SAE Port
|
Seat-Größe nominales Ø (Millimeter)
|
KV-Faktor
(m-³ /h)
|
PS
(Stange)
|
TS (℃)
|
TA (℃)
|
||
Minute
|
maximal
|
Minute
|
maximal
|
||||||
Unmittelbar
|
1020/2
|
1/4"
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8"
|
3
|
0, 23
|
||||||
Membranpilot Operated
|
1064/3
|
3/8"
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2“
|
||||||||
1070/4
|
1/2“
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8"
|
2, 61
|
|||||||
1090/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4"
|
4, 80
|
|||||||
Kolben-Pilot Operated
|
1034/3
|
3/8"
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2“
|
||||||||
1040/4
|
1/2“
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8"
|
3, 00
|
|||||||
1050/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4"
|
4, 80
|
Was sind die wichtigen Teile einer kälteren Kühlanlage und der allgemeinen Störungen?
Die Hauptkomponenten der KühlerKühlanlage sind Kompressor, Kondensator, Verdampfer, Expansionsventil (oder haarartiges, subcooling Regelventil), Vierwegsventil, doppeltes Ventil, Rückschlagventil, Magnetventil, Druckschalter, schmelzender Stecker, Ertragdruckregler, Druckregler, Reservoire, Wärmetauscher, Kollektoren, Filter, Trockner, automatische Fensterläden, Absperrventile, flüssige Stecker und andere Komponenten.
Es ist notwendig, mehr über die möglichen Ausfälle von verschiedenen Komponenten des Kühlers zu wissen und sie in der Zeit zu beseitigen und zu reparieren. Das Folgen beschreibt die allgemeinen Störungen von Magnetventilen auf Kühlern:
1. Das Magnetventil kann nicht normalerweise geöffnet sein und betrieben werden, oder die Stromversorgungsspannung ist zu niedrig; oder der Stromkreis ist im schlechten Kontakt, d.h. wird der Leistungsschalter oder die Spule kurzgeschlossen und kann durch ein Vielfachmessgerät kontrolliert werden;
2. Das Ventil des Magnetventils wird nicht fest geschlossen, oder die Installationsrichtung des Magnetventils wird aufgehoben, d.h. ist die Richtung des Wasserflusses gegenüber der Strömungsrichtung, die durch das Magnetventil erfordert wird, und der Strömungsrichtungspfeil auf dem Ventilkörper kann überprüft werden, um zu bestätigen;
3. Wenn der Magnetventilchip Schmutz hat, wird der Chip gehaftet und veranlaßt die Schließung, nicht fest oder nicht imstande zu sein zu schließen;
4. Wenn die Druckdifferenz zwischen dem Einlass und dem Ausgang des Magnetventils größer als die öffnende Kapazität des Ventils ist, öffnet sich das Magnetventil nicht;
Installation:
Vor der Verbindung des Ventils an das Rohr, ist es ratsam, zu überprüfen, ob das Kühl-system sauber ist. Tatsächlich sind Ventile mit P.T.F.E.-Dichtungen und besonders Kolbenschieber, für Schmutz und Rückstand empfindlich. Außerdem prüfen Sie, ob die Strömungsrichtung im Rohr dem Pfeil entspricht, der auf dem Ventilkörper gestempelt wird. Alle Ventile können in jede mögliche Position angebracht werden, solange die Spule nicht abwärts zeigt. Das Bronzieren von Ventilen mit Lötverbindungen sollte, unter Verwendung eines niedrigen Schmelzpunktfüllermaterials sorgfältig durchgeführt werden. Es ist nicht notwendig, die Ventile auseinanderzubauen, bevor man bronziert, aber es ist wichtig, direkten Kontakt zwischen der Fackelflamme und dem Ventilkörper zu vermeiden, denen beschädigt werden und kompromittieren könnte das richtige Arbeiten von
das Ventil.
Vor der Verbindung eines Ventils an das elektrische System, seien Sie sicher, dass die Netzspannung und die Frequenz den Werten entsprechen, die auf der Spule markiert werden.
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
