Herkunftsort: | CHINA |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | 1078/4 |
Min Bestellmenge: | 50 PCS |
---|---|
Verpackung Informationen: | Einzelne Kästen, Karton, Palette |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Portgröße: | 1/2“ | Verbindungsart: | ODS (Lötmittel) |
---|---|---|---|
Funktion: | Weise 2 schloss normalerweise (NC) | Ventilfunktion: | Unmittelbar |
Spannungen: | AC110V, AC220V, AC230V, Ac240V, DC24V | Körper-Material: | Messing |
Umgebende Temperatur: | -35 - °C 105 | Druckstrecke: | 0.5 - Stange 25 |
Kühlmittel: | R22, R404A, R407A, R407C, R125, R134a, R152a | Anwendung: | Kühler, Gefrierschrank, Klimaanlage, Kühlvorrichtung, und so weiter |
Markieren: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Magnetventil Castel |

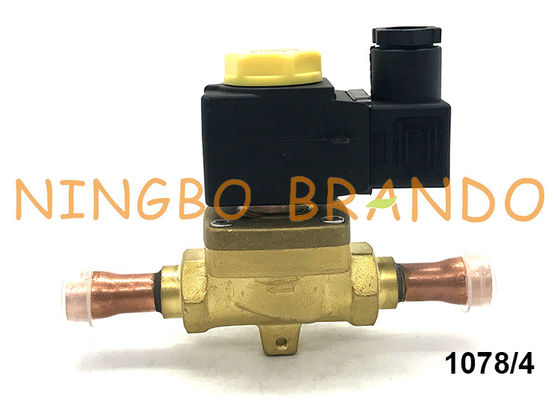

Castel-Typ 1/2'' ODS Castel-Magnetventil 1078/4 1078/4A6
Das Magnetventil vom Typ Castel besteht aus einem Messinggehäuse, einem Kolbenanker aus Edelstahl, einer Spule und anderen Teilen.
Die Ventilserie 1034 ;1038 ;1040 ;1048 ;1049 ;1050 ;1058 ;1059 ;1078 (/11, /13, /M42) ;1079 (/13, /M42, /17) ;1098/9 ;1099/11 sind kolbengesteuerte Ventile.Ihr Betrieb hängt nicht nur vom Magnetfeld ab, das durch den Stromfluss in der Spule erzeugt wird, sondern auch von einem minimalen Eingangsdruck, der erforderlich ist, um:
• Öffnen Sie den Kolben und halten Sie ihn von der Hauptöffnung abgehoben
• Schließen Sie den Kolben und stellen Sie sicher, dass die Hauptöffnung dicht ist
Das Öffnen/Schließen des Hauptventilsitzes wird durch den Kolben gesteuert, während das Öffnen/Schließen des Pilotsitzes durch den beweglichen Kolben der Spule gesteuert wird.
In den gesamten Maschinenteilen verschiedener Arten von Kältemaschinen, wie z. B. Industriekältemaschinen, Kryo-Kühlmaschinen, Schraubenkühlern usw., gibt es eine sehr wichtige Komponente, die oft nicht gefunden und erwähnt wird.Es wird als MSV-Kühlmagnetventil bezeichnet.Es ist auf einem Kupferrohr montiert, das zwischen dem Kondensatorauslass und dem Einlass des Drosselexpansionsventils verbunden ist, und seine Funktion ist im Kältemittelfluss des Kühlers unverzichtbar.Das Kältemittelsteuermagnetventil MSV-1078/4 besteht hauptsächlich aus einer elektromagnetischen Spule, einem Magnetkern, einer Feder, einem Dichtungsring und anderen Komponenten.Wenn die Spule mit Strom versorgt oder nicht mit Strom versorgt wird, führt der Betrieb des Magnetkerns dazu, dass das Kältemittel durch den Ventilkörper strömt oder unterbrochen wird, um den Zweck des Kältemittels zu erreichen, das das Kühlsystem des Kühlers öffnet oder schließt.
Abmessungen:
Modell
|
Verbindung
|
Abmessungen
|
Spulentyp
|
|||
SAE (Flare), ODF (Löten)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4'' SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8'' SAE
|
65
|
||||
1028/2
|
1/4'' ODF
|
32.5
|
125
|
|||
1028/3
|
3/8'' ODF
|
62,5
|
125
|
|||
1064/3
|
3/8'' SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2'' SAE
|
72
|
||||
1068/3
|
3/8'' ODF
|
111
|
||||
1068/4
|
1/2'' ODF
|
127
|
||||
1070/4
|
1/2'' ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8'' ODF
|
106
|
||||
1078/4
|
1/2'' ODF
|
127
|
||||
1078/5
|
5/8'' ODF
|
173
|
||||
1078/9
|
1 1/8'' ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8'' SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4'' SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8'' ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8'' ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8'' ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8'' ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8'' ODF
|
157
|
127,0
|
291
|
68
|
Technische Daten:
Funktionsprinzipien
|
Modell-Nr
|
SAE-Port
|
Sitzgröße Nenn-Ø (mm)
|
Kv-Faktor
(m³/h)
|
PS
(Bar)
|
TS(℃)
|
TA(℃)
|
||
Mindest
|
max
|
Mindest
|
max
|
||||||
Direktes Handeln
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
Membrangesteuert vorgesteuert
|
1064/3
|
3/8''
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2''
|
||||||||
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8''
|
2, 61
|
|||||||
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4''
|
4, 80
|
|||||||
Kolbengesteuert
|
1034/3
|
3/8''
|
6, 5
|
100
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2''
|
||||||||
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8''
|
3, 00
|
|||||||
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4''
|
4, 80
|
Installation:
Bevor Sie das Ventil an die Rohrleitung anschließen, sollten Sie sicherstellen, dass das Kühlsystem sauber ist.Tatsächlich sind Ventile mit PTFE-Dichtungen und insbesondere Kolbenventile empfindlich gegenüber Schmutz und Ablagerungen.Überprüfen Sie außerdem, ob die Durchflussrichtung im Rohr mit dem auf dem Ventilgehäuse eingeprägten Pfeil übereinstimmt.Alle Ventile können in jeder Position montiert werden, solange die Spule nicht nach unten zeigt.Das Löten von Ventilen mit Lötanschlüssen sollte mit Vorsicht und unter Verwendung eines Füllmaterials mit niedrigem Schmelzpunkt erfolgen.Es ist nicht notwendig, die Ventile vor dem Löten zu zerlegen, es ist jedoch wichtig, einen direkten Kontakt zwischen der Brennerflamme und dem Ventilkörper zu vermeiden, der beschädigt werden und die ordnungsgemäße Funktion beeinträchtigen könnte
das Ventil.
Bevor Sie ein Ventil an das elektrische System anschließen, stellen Sie sicher, dass die Netzspannung und -frequenz mit den auf der Spule angegebenen Werten übereinstimmen.
