Herkunftsort: | CHINA |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | 1098/7 |
Min Bestellmenge: | 50 PC |
---|---|
Verpackung Informationen: | Einzelne Kästen, Karton, Palette |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Portgröße: | 7/8'' | Verbindungsart: | ODS (Lötmittel) |
---|---|---|---|
Funktion: | Weise 2 schloss normalerweise (NC) | Ventilfunktion: | Membranpilot Operated |
Spannungen: | AC110V, AC220V, AC230V, Ac240V, DC24V | Körper-Material: | Messing |
Umgebende Temperatur: | -35 - °C 105 | Druck-Strecke: | 0.5 - Stange 25 |
Kühlmittel: | R22, R404A, R407A, R407C, R125, R134a, R152a | Anwendung: | Kühler, Gefrierschrank, Klimaanlage, Kühlvorrichtung, und so weiter |
Markieren: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Magnetventil Castel |

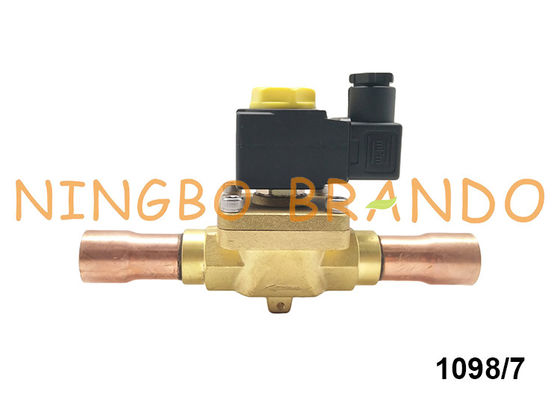

Castel Type 7/8" ODS-Membran-Pilot-Operated Cooling Solenoid-Ventil 1098/7
Castel-Art Magnetventil ist, Messingkörper-, Edelstahlkolbenarmatur, Spule und aus anderen Teilen zu bestehen.
Die Ventil-Reihe 1034; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 sind hilfsgesteuerte Ventile des Kolbens. Ihre Operation hängt nicht nur vom Magnetfeld ab, das durch den gegenwärtigen Fluss in die Spule, aber produziert wird, auch von einem minimalen Einlassdruck, dem zu notwendig ist:
• öffnen Sie den Kolben und halten Sie ihn weghob die Hauptöffnung
• nah der Kolben und die Enge auf der Hauptöffnung sicherstellen
Eröffnung/das Schließen der Hauptdichtung wird durch den Kolben gesteuert, während das Öffnen/Schließen des Pilotensitzes durch den mobilen Kolben der Spule gesteuert wird.
Dezentralisierte an der Wand befestigtes Frischluftsystem
Das an der Wand befestigte Frischluftsystem, das separat in jeden Raum, jeder Raum installiert ist, ergänzt sich unabhängig und.
Vorteile:
1) kein Bedarf am Entwurf, einfache Auswahl;
2) kleine und einfache Installation.
Nachteile:
1) ist es nicht möglich, den Weg des Auspuffs und des Auspuffs wissenschaftlich zu definieren, der einen gelüfteten toten Winkel produziert;
2) ist der Abstand zwischen dem Einlass und dem Ausgang sehr nah, der einfach ist, Frischluftverschmutzung zu verursachen;
3) ist das Entstörungsniveau niedrig und der Entstörungseffekt ist begrenzt;
4) ohne Wärmeaustauschfunktion, verursacht sie den Wärmeverlust im Raum.
Maß:
Modell
|
Verbindung
|
Maß
|
Spulen-Art
|
|||
SAE (Aufflackern), ODF (Lötmittel)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4" SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8" SAE
|
65
|
||||
1028/2
|
1/4" ODF
|
32,5
|
125
|
|||
1028/3
|
3/8" ODF
|
62,5
|
125
|
|||
1064/3
|
3/8" SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2“ SAE
|
72
|
||||
1068/3
|
3/8" ODF
|
111
|
||||
1068/4
|
1/2“ ODF
|
127
|
||||
1070/4
|
1/2“ ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8" ODF
|
106
|
||||
1078/4
|
1/2“ ODF
|
127
|
||||
1078/5
|
5/8" ODF
|
173
|
||||
1078/9
|
1 1/8" ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8" SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4" SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8" ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8" ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8" ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8" ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8" ODF
|
157
|
127,0
|
291
|
68
|
Technische Daten:
Funktionsprinzipien
|
Vorbildliches Number
|
SAE Port
|
Seat-Größe nominales Ø (Millimeter)
|
KV-Faktor
(m-³ /h)
|
PS
(Stange)
|
TS (℃)
|
TA (℃)
|
||
Minute
|
maximal
|
Minute
|
maximal
|
||||||
Unmittelbar
|
1020/2
|
1/4"
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8"
|
3
|
0, 23
|
||||||
Membranpilot Operated
|
1064/3
|
3/8"
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2“
|
||||||||
1070/4
|
1/2“
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8"
|
2, 61
|
|||||||
1090/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4"
|
4, 80
|
|||||||
Kolben-Pilot Operated
|
1034/3
|
3/8"
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2“
|
||||||||
1040/4
|
1/2“
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8"
|
3, 00
|
|||||||
1050/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4"
|
4, 80
|
Installation:
Vor der Verbindung des Ventils an das Rohr, ist es ratsam, zu überprüfen, ob das Kühl-system sauber ist. Tatsächlich sind Ventile mit P.T.F.E.-Dichtungen und besonders Kolbenschieber, für Schmutz und Rückstand empfindlich. Außerdem prüfen Sie, ob die Strömungsrichtung im Rohr dem Pfeil entspricht, der auf dem Ventilkörper gestempelt wird. Alle Ventile können in jede mögliche Position angebracht werden, solange die Spule nicht abwärts zeigt. Das Bronzieren von Ventilen mit Lötverbindungen sollte, unter Verwendung eines niedrigen Schmelzpunktfüllermaterials sorgfältig durchgeführt werden. Es ist nicht notwendig, die Ventile auseinanderzubauen, bevor man bronziert, aber es ist wichtig, direkten Kontakt zwischen der Fackelflamme und dem Ventilkörper zu vermeiden, denen beschädigt werden und kompromittieren könnte das richtige Arbeiten von
das Ventil.
Vor der Verbindung eines Ventils an das elektrische System, seien Sie sicher, dass die Netzspannung und die Frequenz den Werten entsprechen, die auf der Spule markiert werden.
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
