Herkunftsort: | CHINA |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | 1090/6 |
Min Bestellmenge: | 50 PCS |
---|---|
Verpackung Informationen: | Einzelne Kästen, Karton, Palette |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Portgröße: | 3/4" | Verbindungsart: | SAE Flare |
---|---|---|---|
Funktion: | Weise 2 schloss normalerweise (NC) | Ventilfunktion: | Membran vorgesteuert |
Spannungen: | AC110V, AC220V, AC230V, Ac240V, DC24V | Körper-Material: | Messing |
Umgebende Temperatur: | -35 - °C 105 | Druckstrecke: | 0.5 - Stange 25 |
Kühlmittel: | R22, R404A, R407A, R407C, R125, R134a, R152a | Anwendung: | Kühler, Gefrierschrank, Klimaanlage, Kühlvorrichtung, und so weiter |
Markieren: | CASTEL Solenoid Valve,Castel Refrigeration Solenoid Valve,Magnetventil Castel |

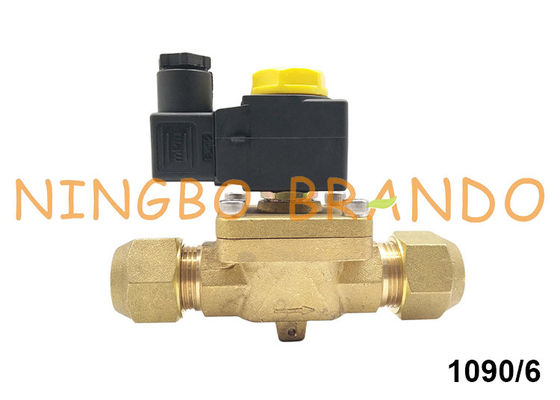

Castel Type SAE 3/4" 1090/6 Membran-Abkühlungs-Magnetventile
Castel-Art Magnetventil ist, Messingkörper-, Edelstahlkolbenarmatur, Spule und aus anderen Teilen zu bestehen.
Die Ventil-Reihe 1034; 1038; 1040; 1048; 1049; 1050; 1058; 1059; 1078 (/11, /13, /M42); 1079 (/13, /M42, /17); 1098/9; 1099/11 sind hilfsgesteuerte Ventile des Kolbens. Ihre Operation hängt nicht nur vom Magnetfeld ab, das durch den gegenwärtigen Fluss in die Spule, aber produziert wird, auch von einem minimalen Einlassdruck, dem zu notwendig ist:
• öffnen Sie den Kolben und halten Sie ihn weghob die Hauptöffnung
• nah der Kolben und die Enge auf der Hauptöffnung sicherstellen
Eröffnung/das Schließen der Hauptdichtung wird durch den Kolben gesteuert, während das Öffnen/Schließen des Pilotensitzes durch den mobilen Kolben der Spule gesteuert wird.
Die Rolle des Abkühlungskompressors:
Abkühlungskompressoren sind die wichtigste Ausrüstung in den Kühlgeräten und gekennzeichnet häufig als Mainframes in den Kühlgeräten. Der abkühlende Dampf wird von einem Niederdruck auf einen Hochdruck erhöht und der ununterbrochene Fluss und die Lieferung des Dampfes wird mittels der Operation des Abkühlungskompressors vollendet, d.h. ist die Funktion des Abkühlungskompressors:
1) Der abkühlende Dampf wird vom Verdampfer genommen, um einen bestimmten Verdampfungsdruck im Verdampfer sicherzustellen.
2) Erhöhen Sie den Druck und drücken Sie den Unterdruckabkühlenden niedrigtemperaturdampf in einen Hochdrucküberhitzten Hochtemperaturdampf zusammen, um eine Bedingung für Kondensation bei einer höheren Temperatur zu schaffen (wie einer Temperatur von ungefähr 35 ° C im Sommer).
3) Transport und das Kühlmittel drücken, um das System durchzufließen, um den Kühlzyklus abzuschließen.
Maß:
Modell
|
Verbindung
|
Maß
|
Spulen-Art
|
|||
SAE (Aufflackern), ODF (Lötmittel)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4" SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8" SAE
|
65
|
||||
1028/2
|
1/4" ODF
|
32,5
|
125
|
|||
1028/3
|
3/8" ODF
|
62,5
|
125
|
|||
1064/3
|
3/8" SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2“ SAE
|
72
|
||||
1068/3
|
3/8" ODF
|
111
|
||||
1068/4
|
1/2“ ODF
|
127
|
||||
1070/4
|
1/2“ ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8" ODF
|
106
|
||||
1078/4
|
1/2“ ODF
|
127
|
||||
1078/5
|
5/8" ODF
|
173
|
||||
1078/9
|
1 1/8" ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8" SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4" SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8" ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8" ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8" ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8" ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8" ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8" ODF
|
157
|
127,0
|
291
|
68
|
Technische Daten:
Funktionsprinzipien
|
Vorbildliches Number
|
SAE Port
|
Seat-Größe nominales Ø (Millimeter)
|
KV-Faktor
(m-³ /h)
|
PS
(Stange)
|
TS (℃)
|
TA (℃)
|
||
Minute
|
maximal
|
Minute
|
maximal
|
||||||
Unmittelbar
|
1020/2
|
1/4"
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8"
|
3
|
0, 23
|
||||||
Membranpilot Operated
|
1064/3
|
3/8"
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2“
|
||||||||
1070/4
|
1/2“
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8"
|
2, 61
|
|||||||
1090/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4"
|
4, 80
|
|||||||
Kolben-Pilot Operated
|
1034/3
|
3/8"
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2“
|
||||||||
1040/4
|
1/2“
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8"
|
3, 00
|
|||||||
1050/5
|
5/8"
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4"
|
4, 80
|
Installation:
Vor der Verbindung des Ventils an das Rohr, ist es ratsam, zu überprüfen, ob das Kühl-system sauber ist. Tatsächlich sind Ventile mit P.T.F.E.-Dichtungen und besonders Kolbenschieber, für Schmutz und Rückstand empfindlich. Außerdem prüfen Sie, ob die Strömungsrichtung im Rohr dem Pfeil entspricht, der auf dem Ventilkörper gestempelt wird. Alle Ventile können in jede mögliche Position angebracht werden, solange die Spule nicht abwärts zeigt. Das Bronzieren von Ventilen mit Lötverbindungen sollte, unter Verwendung eines niedrigen Schmelzpunktfüllermaterials sorgfältig durchgeführt werden. Es ist nicht notwendig, die Ventile auseinanderzubauen, bevor man bronziert, aber es ist wichtig, direkten Kontakt zwischen der Fackelflamme und dem Ventilkörper zu vermeiden, denen beschädigt werden und kompromittieren könnte das richtige Arbeiten von
das Ventil.
Vor der Verbindung eines Ventils an das elektrische System, seien Sie sicher, dass die Netzspannung und die Frequenz den Werten entsprechen, die auf der Spule markiert werden.
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
