Herkunftsort: | Ningbo, China |
Markenname: | BRANDO |
Zertifizierung: | CE, ISO |
Modellnummer: | Pint |
Min Bestellmenge: | 5 PCS |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | PVC-Tasche, dann innerer Kasten, dann kartonieren, dann Palette |
Lieferzeit: | 1 Woche nach Zahlung |
Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 10000000pcs pro Monat |
Produktname: | Pneumatische Schlauch-Installationen | Material: | Plastik-/Messing |
---|---|---|---|
Verlegte Verbindung: | G, NPT | Funktions-Druck: | 0-0.8MPa |
Verbindungsrohr-Material: | PA, PU | Verbindungsrohr Od: | 3, 4, 6, 8, 10, 12, 16 |
Medium: | Druckluft | Betriebstemperatur: | 0-60℃ |
Markieren: | 1/2“ pneumatische Schlauch-Installationen,12mm pneumatische Schlauch-Installationen,Pneumatische Plastikinstallationen |

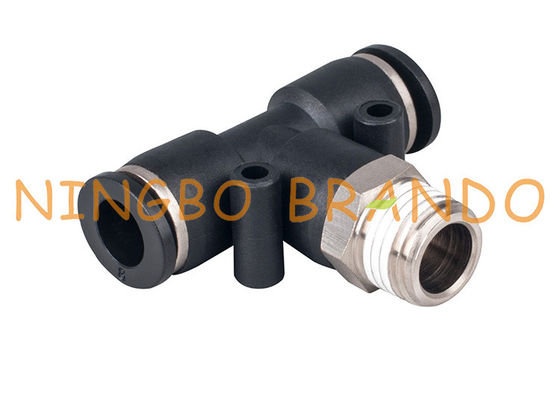

Schnellkupplungs-männliche Abzweigmuffe-pneumatische Schlauch-Installationen 1/2“ 12mm
Brandos Stoß, zum von pneumatischen Schlauchinstallationen (oder von pneumatischen Schlauchinstallationen der Einebnung) anzuschließen sind eine schnelle und bequeme Methode der Verbindung von Komponenten in einer Druckluftanlage. Entworfen für Gebrauch mit Polyurethan, Polyäthylen und Nylonschläuche, sind unsere zusammengesetzten Einebnungsinstallationen verfügbar in einer Vielzahl von Größen, den Schläuche unterzubringen, der von 1/8 Od bis zu 1/2 Od reicht. Zahlreiche Konfigurationen sind verfügbar, Ihre Verbindungsbedingungen zu erfüllen.
Eigenschaften:
1. Einebnungsinstallationen werden so definiert, während sie das Rohr an die Installation auf eine „blitzschnelle“ Art anschließen dürfen, ohne Werkzeuge zu verwenden.
2. Die Enge des Rohrs findet durch eine elastische Klammer statt, die das Rohr auf dem externen Durchmesser hält und es freigibt, indem es die passende Abziehvorrichtung drückt.
Art 3.This von Installationen wird benutzt, um die Versammlungsphasen hauptsächlich in verringertem Raum zu beschleunigen und zeitsparend während der Verbindung von verschiedenen pneumatischen Komponenten.
Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:
Gerade männliche Installation:
Bild | Maß | Teilnummer. | R | D | L1 | L | S | Innere Hexe |
PC4 | M5X0.8 | 4 | 6 | 22 | 10 | 3 | ||
M6X1 | 4 | 6 | 22 | 10 | 3 | |||
R1/8“ | 4 | 8 | 21 | 12 | 3 | |||
R1/4“ | 4 | 9 | 18 | 13 | 3 | |||
R3/8“ | 4 | 10 | 20 | 17 | 3 | |||
R1/2“ | 4 | 11 | 22 | 21 | 3 | |||
PC6 | M5X0.8 | 6 | 6 | 23 | 12 | 4 | ||
M6X1 | 6 | 6 | 23 | 12 | 4 | |||
R1/8“ | 6 | 8 | 22 | 12 | 4 | |||
R1/4“ | 6 | 9 | 22 | 13 | 4 | |||
R3/8“ | 6 | 10 | 21 | 17 | 4 | |||
R1/2“ | 6 | 11 | 23 | 21 | 4 | |||
PC8 | R1/8“ | 8 | 8 | 27 | 14 | 4 | ||
R1/4“ | 8 | 9 | 24 | 14 | 6 | |||
R3/8“ | 8 | 10 | 22 | 17 | 6 | |||
R1/2“ | 8 | 11 | 23 | 21 | 6 | |||
PC10 | R1/8“ | 10 | 8 | 29 | 27 | 4 | ||
R1/4“ | 10 | 9 | 30 | 17 | 6 | |||
R3/8“ | 10 | 10 | 28 | 17 | 8 | |||
R1/2“ | 10 | 11 | 24 | 21 | 8 | |||
PC12 | R1/8“ | 12 | 8 | 31 | 19 | 4 | ||
R1/2“ | 12 | 9 | 32 | 19 | 6 | |||
R3/8“ | 12 | 10 | 29 | 19 | 10 | |||
R1/2“ | 12 | 11 | 31 | 21 | 10 |
Ellbogen-Stoß-männliche Installation:
Bild | Maß | Teilnummer. | R | D | D1 | L1 | L | L | S |
PL4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8“ | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4“ | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8“ | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2“ | 4 | 11 | 11 | 19 | 31 | 21 | |||
PL6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8“ | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4“ | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8“ | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2“ | 6 | 13 | 11 | 20 | 32 | 21 | |||
PL8 | R1/8“ | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4“ | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8“ | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2“ | 8 | 14 | 11 | 23 | 35 | 21 | |||
PL10 | R1/8“ | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4“ | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8“ | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2“ | 10 | 18 | 11 | 27 | 39 | 21 | |||
PL12 | R1/8“ | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2“ | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8“ | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2“ | 12 | 21 | 11 | 30 | 41 | 21 |
Abzweigmuffe-männliche Installation:
Bild | Maß | Teilnummer. | R | D | D1 | L1 | L | L | S |
PT4 | M5X0.8 | 4 | 11 | 6 | 19 | 25 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 25 | 10 | |||
R1/8“ | 4 | 11 | 8 | 19 | 27 | 12 | |||
R1/4“ | 4 | 11 | 9 | 19 | 28 | 13 | |||
R3/8“ | 4 | 11 | 10 | 19 | 30 | 17 | |||
R1/2“ | 4 | 11 | 11 | 19 | 31 | 21 | |||
PT6 | M5X0.8 | 6 | 13 | 6 | 20 | 26 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 26 | 12 | |||
R1/8“ | 6 | 13 | 8 | 20 | 28 | 12 | |||
R1/4“ | 6 | 13 | 9 | 20 | 29 | 13 | |||
R3/8“ | 6 | 13 | 10 | 20 | 31 | 17 | |||
R1/2“ | 6 | 13 | 11 | 20 | 32 | 21 | |||
PT8 | R1/8“ | 8 | 14 | 8 | 23 | 31 | 14 | ||
R1/4“ | 8 | 14 | 9 | 23 | 32 | 14 | |||
R3/8“ | 8 | 14 | 10 | 23 | 33 | 17 | |||
R1/2“ | 8 | 14 | 11 | 23 | 35 | 21 | |||
PT10 | R1/8“ | 10 | 18 | 8 | 27 | 35 | 27 | ||
R1/4“ | 10 | 18 | 9 | 27 | 36 | 17 | |||
R3/8“ | 10 | 18 | 10 | 27 | 37 | 17 | |||
R1/2“ | 10 | 18 | 11 | 27 | 39 | 21 | |||
PT12 | R1/8“ | 12 | 21 | 8 | 30 | 37 | 19 | ||
R1/2“ | 12 | 21 | 9 | 30 | 38 | 19 | |||
R3/8“ | 12 | 21 | 10 | 30 | 39 | 19 | |||
R1/2“ | 12 | 21 | 11 | 30 | 41 | 21 |
Liste aller pneumatischen Schlauch-Plastikinstallationen:
Wählen der rechten Installationen für Ihre Druckluftanlage:
Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.
Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
