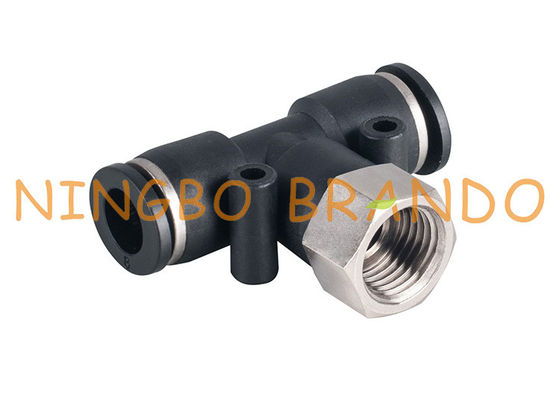

1/2“ 12mm weibliche Abzweigmuffe-Schnellkupplungs-pneumatische Schlauch-Installationen

Schnellkupplungs-männliche Abzweigmuffe-pneumatische Schlauch-Installationen 1/2“ 12mm

Brando-Eindrückung Installationen (pneumatische Installationen, der Stoß, zum von Installationen anzuschließen, Installationen mit einen Noten) werden von Nickel überzogenem Messing (Faden) und PBT (Körper), das Edelstahlrohr, das Greifer greifen, Krägen und POM-Freigabeärmel anbieten einen schnellen Griff und einen Öffnungsmechanismus, um eine niedrige Trennungskraft für einfachen Abbau des Schläuche zur Verfügung zu stellen gemacht. Um das Rohr zusammenzubauen, fügen Sie einfach das Rohr in die Installation ein bis sie einen Tiefstand erreicht. Zu das Rohr freizugeben, den Freigabeärmelring und das Rohr zu drücken kann leicht ausgezogen werden. Eindrückung Installationen (den pneumatischen Stoß, zum von Installationen, ein von NotenRohranschlüssen anzuschließen) kommen in eine Vielzahl von Arten, von Modellen und von Größen, verschiedene Rohrnachfragen zufriedenzustellen und wesentliche Verbindungen zwischen Komponenten in den Druckluftanlagen zur Verfügung zu stellen. Verlegte Ellbogen- und T-Verschraubungs-Körper können nach Installation gedreht werden, um Schwankungen des Leitens von Richtung zuzulassen. Bringen Sie den metrischen Schläuche unter O.D, der von 4 Millimeter bis zu 16 Millimeter, das Zollrohr reicht, das von 1/8" bis 1/2 reicht“; Fadengrößen erstrecken sich ist von R, von Pint, von BSPT 1/8 zu R, von Pint, von BSPT 1/2 und vom metrischen Faden von M5 zu M20.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Wählen der rechten Installationen für Ihre Druckluftanlage:

Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.

Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation
