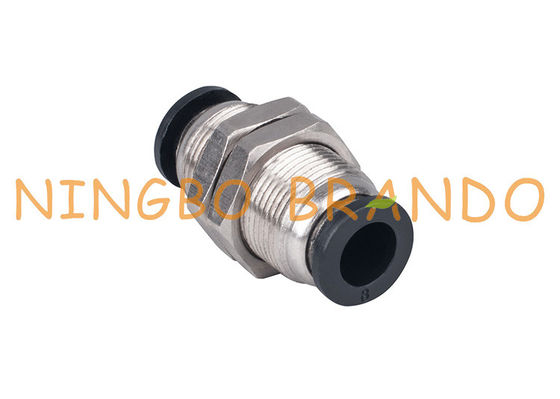

1/4" 8mm Schutzwand-Verbands-Stoß Schnellkupplungs-zu den pneumatischen Schlauch-Installationen

1/4" 8mm Schutzwand-Verbands-Stoß Schnellkupplungs-zu den pneumatischen Schlauch-Installationen

Brandos Stoß, zum von pneumatischen Schlauchinstallationen (oder von pneumatischen Schlauchinstallationen der Einebnung) anzuschließen sind eine schnelle und bequeme Methode der Verbindung von Komponenten in einer Druckluftanlage. Entworfen für Gebrauch mit Polyurethan, Polyäthylen und Nylonschläuche, sind unsere zusammengesetzten Einebnungsinstallationen verfügbar in einer Vielzahl von Größen, den Schläuche unterzubringen, der von 1/8 Od bis zu 1/2 Od reicht. Zahlreiche Konfigurationen sind verfügbar, Ihre Verbindungsbedingungen zu erfüllen.

Sehen Sie Einzelproduktauflistungen unten für zusätzliche Information und Spezifikationen.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Gebrauchsanweisungen!

1. Übersteigen Sie Druck nicht 145psi
2. Benutzen Sie nicht das Produkt außerhalb der Temperaturspanne
3. Verwenden Sie nicht in den Plätzen mit zu vielem Staub oder Partikeln
4. Verwenden Sie kein Medium anders als Luft. das Produkt ist begrenzt, um Umwelt zur Sprache zu bringen oder zu staubsaugen.
5. Nach dem Abschluss der Verbindung, bitte ziehen Sie leicht das Rohr mit 6. Ihre Hand, zu überprüfen, ob sie vollständig angeschlossen wird, ohne herunterzufallen.
7. Garantieren Sie bitte, dass der Querschnitt der Trachea zur Trachea senkrecht ist.
8. Arbeiten Sie nicht unter Beiladung (verbiegend, verdrehend, ziehend, etc.) ausgenommen Luftdruck.
9. wenn Sie das Rohr einfügen, fügen Sie bitte das Rohr in die Unterseite vor Gebrauch ein.
