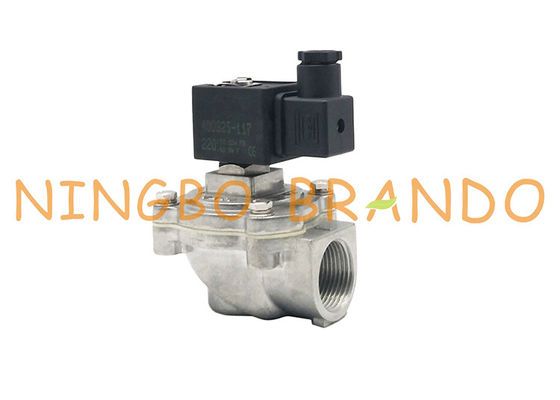

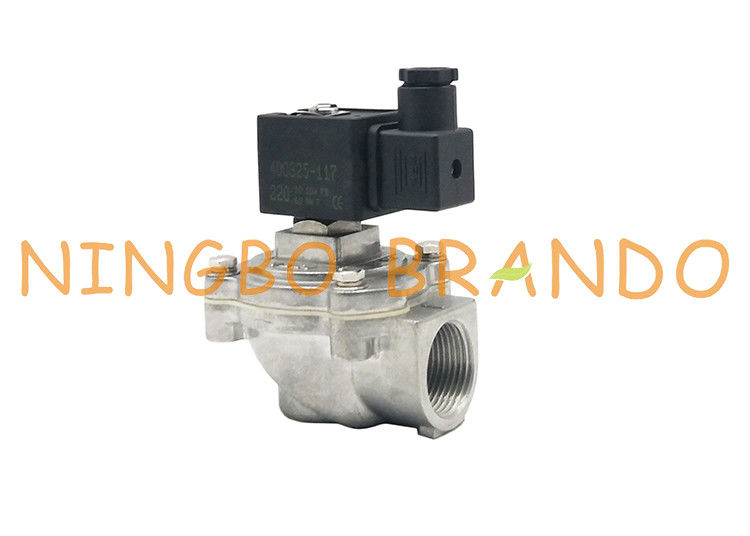

Reihen-rechtwinkliger verlegter Impuls Jet Valve DC24V AC220V des ASCO-Typ- 1“ Zoll-SCG353A044 SCG353

Reihen-rechtwinkliger verlegter Impuls Jet Valve DC24V AC220V des ASCO-Typ- 1“ Zoll-SCG353A044 SCG353

  • Reihen-rechtwinkliger verlegter Impuls Jet Valve DC24V AC220V des ASCO-Typ- 1“ Zoll-SCG353A044 SCG353
Reihen-rechtwinkliger verlegter Impuls Jet Valve DC24V AC220V des ASCO-Typ- 1“ Zoll-SCG353A044 SCG353
Produktdetails:
Herkunftsort: CHINA
Markenname: Brando
Zertifizierung: CE
Modellnummer: SCG353A044
Zahlung und Versand AGB:
Min Bestellmenge: 1 PC
Preis: Verhandlungsfähig
Verpackung Informationen: innere Kästen, Kartone, Paletten
Lieferzeit: 7 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100000PCS pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Portgröße: G 1 Zoll Normale Größe: 25 mm
Anzahl der Membran: 1 Action Type: Pilot Operated
Valve Type: Right Angle Threaded Valve Body Material: Aluminum Alloy
Macht: Schaltkörper Structure: Diaphragm
Application: Dust Collector Spannung: AC220V, AC110V, AC24V, DC24V
Hervorheben:

1 Zoll-Impuls Jet Valve

,

Rechtwinkliger verlegter Impuls Jet Valve

,

Kollektor-Impuls-Ventil des Staub-SCG353A044

ASCO Typ 1'' Inch SCG353A044 SCG353 Serie Rechtswinkel-Gewinde-Impulsstrahlventil DC24V AC220V



ASCO Typ 353 Serie Hochstrom-Guss-Aluminium-Körper, Integral Kompressionsarmaturen für schnelle, einfache, sichere Installation.Schnelle Anbindung verhindert das Schneiden und Versiegeln von FadenDas Konzept des Pulse-Jet-Staubsammelsystems ist grundlegend: Schmutzluft kommt herein, Staub oder Partikel werden entfernt und saubere Luft kommt heraus.



Das Video von SCG353A044 Pulse Jet Valve:



Technische Daten:

Modell Nr. Einheit für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen
Portgröße G1 Zoll
Arbeitsdruck 0.3 ~ 0,8Mpa
Betriebstemperatur -5°C bis +55°C
Arbeitsmittel Luft
Relative Luftfeuchtigkeit ≤ 85%
Schutzklasse IP65
Dienstzeit Mehr als 1000000 mal
Spannung Dies ist der Fall, wenn die Leistung des Herstellers in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem die Leistung erbracht wird, nicht überschritten ist.
Spezielle Spannungen und Spezifikationen, bitte kontant uns.



Abmessungen von SCG353A044 Pulsventil und Pulsventilreparatur-Set:

D-BB11036001
Modell Nr.
BB11036001
Schiedsrichter Nr.
400325
Spannung
Dies ist der Fall, wenn die Leistung des Geräts nicht über die erforderlichen Leistungskräfte hinausgeht.
Verbindung
DIN 43650A
Andere können angepasst werden, bitte kontaktieren Sie uns.






Modell Nr.
BAPC211037301
Schiedsrichter Nr.
C113444
Nomenklatur
NC
2 oder 3 Wege
2Way
Andere können angepasst werden, bitte kontaktieren Sie uns.




Modell Nr.
A044
Schiedsrichter Nr.
C113444
Ersetzen für
Einheit für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen
Auf Hole Dia.
6.5 mm
Versiegelungsscheibe OD
/
SCG353A044 - 1
Referenznummer
Einheit für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen
Arbeitsdruck
0.3 ~ 0,8Mpa
Spannung
24 V Gleichspannung, 110 V Wechselstrom, 220 V Wechselstrom
Andere Spannungen können angepasst werden.
Diaphragma Nr.
1
Portgröße
G1"
Weitere Anforderungen bitte kontaktieren.



Einzelheiten über das integrierte Pilotanlageimpulsventil:

Details About Integral Pilot Operated Pulse Valve:



Wie funktioniert das Pulse-Jet-Staubsammlersystem:

Durch die Kanäle gelangt schmutzige Luft mit Staubpartikeln in den Kollektor, der entweder durch die Kanäle gedrückt oder durch die Kanäle gezogen wird.
Die Luft trifft auf eine Reihe von Verstärkern, die sich aus gewinkelten Metallstücken zusammensetzen, die die Luft verlangsamen, so daß der Staub nicht mit voller Geschwindigkeit auf die Filter trifft.
Dann kommt die Luft in das sogenannte "Dirty Air Plenum". Das bedeutet nur die Seite des Kollektors, wo die Luft schmutzig ist. Am Boden dieses Raumes fällt gesammelter Staub in eine Trommel oder einen Hopper.
Im Staubsammlersystem hängen diese senkrecht an der Rohrplatte.Das ist das Metallblatt, das die schmutzigen und sauberen Lufträume trennt..
Die Filter werden mit einem Nanofasermaterial beschichtet, wodurch die Räume, durch die die Luft passieren muss, kleiner werden.
Die Filter fangen den Staub ein, ein Teil fällt ab, ein Teil klebt an den Filtern, und die Verkleidungen an der Spitze jedes Filters versiegeln ihn an das Rohrblatt, damit Staub nicht hindurchschleicht.
Da der Druckluftimpuls in die entgegengesetzte Richtung des regulären Luftstroms fließt, nennen wir ihn einen umgekehrten Pulsstrahlkollektor.
Der Druckluftimpuls bläst den aufgelagerten Staub von den Filtern ab, der aus dem Sammler fällt und die Filter sind bereit, noch mehr Staub zu sammeln.
Auf der anderen Seite der Filter gelangt die gefilterte Luft in die Saubere Luft, von wo aus sie wieder in die Anlage zurückgeht oder nach außen gelüftet wird.



Bauwesen:
Karosserie und Dreeser-Nüsse: Aluminium (Druckguss)
Ferrule: 305 Edelstahl
Verstärkung: 430FR Edelstahl
Diaphragma und Dichtungen: Nitril oder FKM
Feder: 304 Edelstahl
Schrauben aus 302 oder 304 Edelstahl
Diaphragma-Sitz: PA-66 (25 & 40MM Standard), mit Nitril beschichteter milder Stahl (76MM Standard), Acetal (102MM Standard) oder mit FKM beschichteter milder Stahl
