| Herkunftsort: | CHINA |
| Markenname: | Brando |
| Zertifizierung: | CE |
| Modellnummer: | 4V330C-10 |
| Min Bestellmenge: | 1 PC |
|---|---|
| Verpackung Informationen: | innere Kästen, Kartone, Paletten |
| Lieferzeit: | 7 Werktage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
| Hafen-Größe: | In=Out=3/8“ Exhaust=1/4“ | Ventilart: | Doppelte Position des Solenoid-5 des Hafen-3 |
|---|---|---|---|
| Spannung: | 220VAC 110VAC 24VDC 12VDC | Verbindungsstück: | Anschluss u. Gummimuffe |
| Funktions-Druck: | 0,15 zu 0.8MPa (21-114psi) | Temperatur: | -20 zu +70℃ |
| Max. Frequency: | 5 Zyklus/sek | Körper-Material: | Aluminiumlegierung |
| flüssig: | Luft (durch 40 μm Filterelement gefiltert werden) | Anwendung: | Automatisierung |
| Markieren: | Pneumatisches 4V330C-10 Magnetventil,5/3 Weisen-pneumatisches Magnetventil,Steuerventil der Luftregulierungs-4V330C-10 |
||

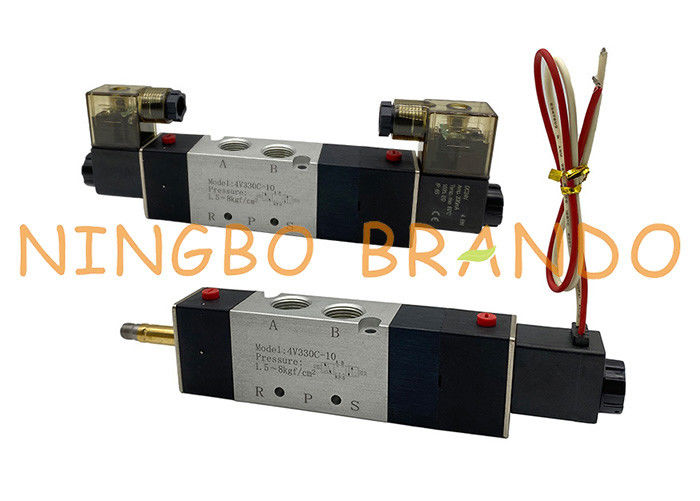

4V330C-10 Weisen-doppeltes Solenoid-pneumatisches Luftregulierungs-Steuerventil 3/8 Zoll-5/3
Montagevorschriften des pneumatischen 5/3-way Magnetventils:
1. Vor Installation garantieren Sie bitte, dass das Ventil nicht am Transport schädigendes liegt.
2. Es wird empfohlen, um ein Medium zu verwenden, das durch ein 40 m-Filterelement geschmiert wird. AnmerkungsStrömungsrichtung und Hafengröße.
3. Vor der Installierung und der Anwendung der Ausrüstung beachten Sie bitte, ob man die Installationszustände die technischen Bedingungen (wie „Spannung“, „Schalthäufigkeit“, „Arbeitsdruck“ und „Betriebstemperaturbereich“) erfüllt.
4. Lohnaufmerksamkeit zur Richtung der Luftströmung während der Installation. P ist der Einlass, ist ein (b) der Arbeitsausgang und R (S) ist der Auspuffausgang.
5. unternehmen Sie Schritte, um Erschütterung und das Einfrieren zu vermeiden.
6. vor der Anwendung sie, vergewissern Sie sich, dass die Installationen und die Rohre sauber sind. Bei der Verbindung an Installationen, überprüfen Sie, ob der PTFE-Fadendichtband richtig verwendet wird.
7. Um zu verhindern dass Staub hereinkommt, benutzen Sie einen Schalldämpfer am Auspuff. Bei der Zerlegung, vergessen Sie nicht, Schutzabdeckung am Einlass und am Ausgang zu installieren.
8. Nach Installation prüfen Sie bitte das Ventil, indem Sie manuell zuerst das Ventil betreiben.
Technische Daten:
|
Modell
|
4V310-08
4V320-08
|
4V330C-08
4V330E-08
4V330P-08
|
4V310-10
4V320-10
|
4V330C-10
4V330E-10
4V330P-10
|
|
Flüssigkeit
|
Luft (durch 40 μ m Filterelement gefiltert werden)
|
|||
|
Fungieren
|
Interner Versuchs- oder externer Pilot
|
|||
|
Portgröße
|
In=Out=Exhaust=1/4“
|
In=Out=3/8“ Exhaust=1/4“
|
||
|
Öffnungs-Größe
|
25,00 Millimeter2 (Cv=1.40)
|
18,00 Millimeter2 (Cv=1.00)
|
30,00 Millimeter2 (Cv=1.68)
|
18,00 Millimeter2 (Cv=1.00)
|
|
Ventil-Art
|
Position 5 Port2
|
Position 5 Port3
|
Position 5 Port2
|
Position 5 Port3
|
|
Funktionierendruck
|
0.15~0.8MPa (21~114psi)
|
|||
|
Prüfdruck
|
1.5MPa (215psi)
|
|||
|
Temperatur ℃
|
-20~70
|
|||
|
Material des Körpers
|
Aluminiumlegierung
|
|||
|
Max. Frequenz
|
4 Zyklus/sek
|
4 Zyklus/sek
|
4 Zyklus/sek
|
4 Zyklus/sek
|
Maß-Diagramm:
4V320 (Gummimuffe)
4V320 (Anschluss)
