Herkunftsort: | Ningbo, China |
Markenname: | BRANDO |
Zertifizierung: | CE, ISO |
Modellnummer: | MA |
Min Bestellmenge: | 1 PC |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Innerer Kasten, Karton, Palette |
Lieferzeit: | 4-7 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Produkt-Reihe: | MA-Runden-Körper-Luft-Zylinder-Edelstahl | Bohrungs-Größe (Millimeter): | 16, 20, 25, 32, 40, 50, 63 |
---|---|---|---|
Standardanschlag (Millimeter): | 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500 | Verantwortliche Art: | Doppeltes Fungieren, einfachwirkend |
Betriebsdruckstrecke: | Doppeltes Fungieren: MPa 0,15 bis 1,0, einfachwirkend: MPa 0,2 bis 1,0 | Prüfdruck: | 1,5 Mpa |
Markieren: | 50mm Anschlag-Pneumatikzylinder,pneumatischer Kolben-Luft-Zylinder,Mini Air Cylinder Pneumatic |

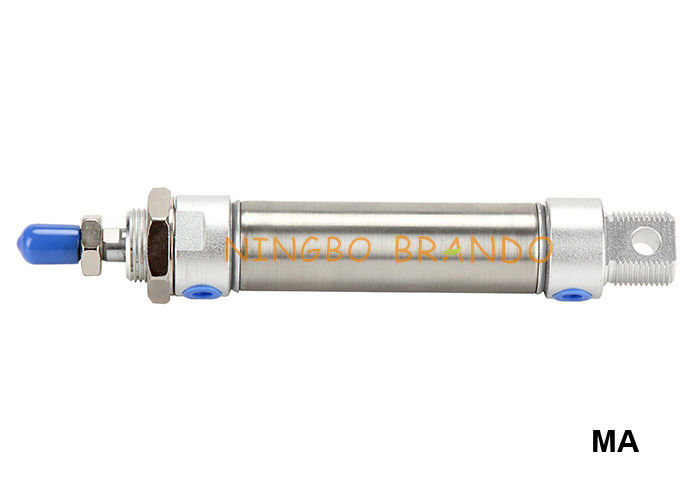

Airtac-Art Anschlag MA20x50 Mini Pneumatic Cylinder 20mm Bohrungs-50mm
Pneumatikzylinder unterscheiden sich dem Aussehen nach, Größe und Funktion, fallen sie im Allgemeinen in eine der spezifischen Kategorien, die unten gezeigt werden. Jedoch gibt es auch andere Arten Pneumatikzylinder verfügbar, viele zahlreich von, welchen entworfen sind, um die spezifischen und fachkundigen Funktionen zu erfüllen.
Einfachwirkende Zylinder
Einfachwirkender Gebrauch der Zylinder (BEUTEL) der Druck zugeteilt durch Druckluft, um eine treibende Kraft in einer Richtung zu schaffen (normalerweise heraus) und ein Frühling, um zur „Haupt“ Position zurückzugehen. Meistens hat diese Art des Zylinders die Erweiterung wegen des Raumes begrenzt, den der komprimierte Frühling aufnimmt. Ein anderes abwärts gerichtetes zu den Beuteln ist, dass der Teil der Kraft, die durch den Zylinder produziert wird, verloren ist, während er versucht, gegen den Frühling zu drücken.
Doppelt wirkende Zylinder
Doppelt wirkende Zylinder (DAC) wenden die Kraft der Luft auf, um sich in zu bewegen verlängern und zurückziehen Anschläge. Sie haben zwei Häfen, zum der Luft, der ein für outstroke und der ein für instroke herein zu erlauben. Hublänge für diesen Entwurf ist nicht begrenzt, jedoch ist die Kolbenstange für die Knickung und das Verbiegen anfälliger. Zusätzliche Berechnungen sollten auch durchgeführt werden.
Spezifikationen des MA-Reihen-Pneumatikzylinders:
Bohrungs-Größe (Millimeter) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||
Fungierende Art | MSA/MTA | Einfachwirkend | - | ||||||
MA/WÜTENDES/MAJOR | Doppeltes Fungieren | - | |||||||
MRZ | - | Doppeltes Fungieren | |||||||
MAC/MACD/MACJ | Doppeltes Fungieren mit Kissen | ||||||||
Flüssigkeit | Luft (durch 40μm Filterelement gefiltert werden) | ||||||||
Funktionierendruck-Strecke | Doppeltes Fungieren | 0,15 bis MPa 1,0 (1,5 bis Stange 10,0) (22 bis 145 P/in) | |||||||
Einfachwirkend | 0,2 bis MPa 1,0 (2,0 bis Stange 10,0) (28 bis 145 P/in) | ||||||||
Prüfdruck | 1,5 MPa (Stange 15) (215 P/in) | ||||||||
Temprature (℃) | -20 bis +70 | ||||||||
Drehzahlbereich (mm/s) | Doppeltes Fungieren: 30 bis 800, einfachwirkend: 50 bis 800 | ||||||||
Kissen-Art |
MAC/MACD/MACJ-Reihe: Variables Kissen; Andere Reihe: Stoßdämpfer |
||||||||
Portgröße | M5x0.8 | 1/8" | 1/4" |
Anschlag des MA-Reihen-Pneumatikzylinders:
Symbol des MA-Reihen-Pneumatikzylinders:
Einrichtungs-Code des MA-Reihen-Pneumatikzylinders:
Kriterien für Auswahl: Zylinderschub:
Installation u. Verwendung:
1. Wenn Lastwechsel in der Arbeit, der Zylinder mit reichlicher Ausgabeleistung Ed sind.
2. wird relativer Zylinder mit Widerstand der hohen Temperatur oder Korrosionsbeständigkeit unter der Zustand der hoher Temperatur oder der Korrosion gewählt.
3. wird notwendiger Schutzmaßnahme die Umwelt mit höherer Feuchtigkeit, viele Staub- oder Wassertropfen, Ölstaub und schweißende Rückstände eingelassen.
4. müssen schmutzige Substanzen im Rohr beseitigt werden, bevor Zylinder mit Rohrleitung angeschlossen wird, um den Eingang von Partikeln in den Zylinder zu verhindern.
5. Das Medium, das durch Zylinder verwendet wird, wird bis 40μm oder unten gefiltert.
6. wird Frostschutzmaßnahme unter Umwelt der niedrigen Temperatur, das Feuchtigkeitseinfrieren zu verhindern angenommen.
7. Der Zylinder ist durchgeführter Probelauf ohne Last vor Anwendung. Vor Lauf wird Puffer zum minimalen gedreht und freigegeben allmählich, um den Schaden auf dem Zylinder zu vermeiden, der durch übermäßige Auswirkung verursacht wird.
8. Der Zylinder vermeidet den Einfluss der Seitenlast in Kraft, um die normale Arbeit des Zylinders beizubehalten und die Nutzungsdauer zu verlängern.
9. Wenn der Zylinder für eine lange Zeit abgebaut und gespeichert wird, leiten Sie bitte Rostschutzbehandlung zur Oberfläche. Anti-Staubkappen werden in den Lufteinlauf- und Abflussöffnungen hinzugefügt.
Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:
√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben
√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen
√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun
Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
