Herkunftsort: | China |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | BB13040006 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | negotiation |
Verpackung Informationen: | Innerer Kasten, Karton, Palette |
Lieferzeit: | 4-8 Tage |
Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 400000 eingestellt pro Monat |
Art: | Solenoid-Spule EVI 5M/13 | Material: | Plastik, Messing |
---|---|---|---|
Produkt-Name: | Amisco-Art pneumatische Magnetventil-Spulen | Spannung: | DC12V/DC24V/AC110V/AC220V |
Lochgröße: | 13mm | Encapsulant: | Glas füllte Polyamid PA 6,6 |
Farbe: | Schwärzen Sie (andere Farbe kann besonders angefertigt werden) | Anwendung: | Weise N.C. AMISCO-Art 3/2 u. 2/2 und N.O.-Ventile |
Drahtklasse: | H 200°C | Verbindungsart: | DIN43650A |
Markieren: | AMISCO-Magnetspule,Hydraulische Magnetspule,Solenoid-Spule AMISCO EVI 5M/13 |

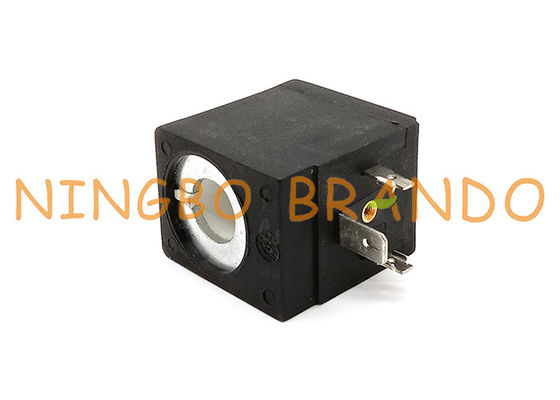

AMISCO-Art hydraulische Magnetspule Magnetventil EVI 5M/13
Das System EVI 5 nach AMISCO-Art umfasst eine breite Palette von den Spulen, die für solenoicfoperated pneumatisches und Hydraulikventile passend sind. Die Spulen EVI 5 sind entworfen, um die meisten gegenwärtigen Anwendungen zu passen und eine große Auswahl von elektrischen Beendigungen anzubieten. Die verbleite Version kann mit verschiedenen Verbindungsstücken auf Anfrage ausgerüstet werden.
Die Spule EVI 5E ist entworfen, um Solenoidrohre mit 13 oder 14 Millimeter-dici zu passen.
Die EVI 5M und Spulen EVI 5P desiqned, um Solenoidrohre mit 13-Millimeter-Durchmesser zu passen.
Arten, Energie ratinqs und technischere Spezifikationen werden im folgenden beschrieben. Die Spulen können mit verschiedenen Energien oder characteristichs nach Sonderabkommen hergestellt werden.
Alle Spulen kennzeichnen:
• Die hitzebeständige Spule, die mit 30% Glas geformt wurde, füllte thermoplastisches Polyester-Material
• Draht der Klasse H 200°C entsprechend Iec 317-8
• Eingebautes magnetisches Joch hergestellt durch kohlenstoffarmes Eisen
• Verkapselung witn hohe Qualität fertigte gefülltes Glasnylon oder thermoplastisches Polyester kundenspezifisch an.
Technischer Parameter von Art Solenoidspule EVI 5M/13 AMISCO:
Modellnummer | BB13040006 |
Referenznummer | EVI 5M/13 |
Normale Spannung | DC12V/DC24V/AC110V/AC220V |
Normale Energie | Wechselstrom: DC 13VA: 20W |
Material | Messing, Plastik |
Drahtklasse | H 200°C |
Encapsulant | Glas füllte Polyamid PA 6,6 |
Verbindungsart | DIN43650A |
Anwendung | Weise N.C. AMISCO-Art 3/2 u. 2/2 und N.O.-Ventile |
Gewicht | 126,5 g |
Lochgröße | 13 Millimeter |
Höhe | 40 Millimeter |
Breite | 29,5 Millimeter |
Hauptmaß des Lochdurchmessers EVI 5M/13 φ13mm der pneumatischen Solenoidspule:
Detailerweiterung von Art evi 5m/13 Elektromagnet DIN43560A Amisco:
Andere AMISCO-Art EVI 7/9 Reihe Solenoid-Spule als Ihre Referenz:
Weitere Einzelheiten über Art Solenoid-Spule EVI 5M13 Amisco können unterhalb des Youtube-Videos gefunden werden:
Die Magnetventilspule ist ein Produkt von magnetischen Materialien. So ist was seine Rolle? Und wie man die Magnetventilspule installiert?
Die Rolle ist, wie folgt:
Der bewegliche Eisenkern in der Magnetventilspule wird durch die Spule angezogen, wenn das Ventil angezogen wird, das die Spule fährt, um sich zu bewegen, und dann den Leitungszustand des Ventils ändert; das so genannte trockene oder das nass bezieht nur sich den auf Arbeitsbereich der Spule, und die Ventilaktion ist nicht groß. Unterschied. Jedoch wissen wir, dass die Induktanz einer Luftkernspule zu der Induktanz eines Kernes unterschiedlich ist, nachdem es der Spule hinzugefügt ist. Das ehemalige ist klein und das letztere ist groß. Wenn die Spule an Wechselstrom angeschlossen wird, ist der Widerstand der Spule nicht ähnlich, wenn die gleiche Spule mit der gleichen Frequenz des Wechselstroms hinzugefügt wird, die Induktanz ändert mit der Orientierung des Kernes d.h. seine Widerstandänderungen mit der Orientierung des Kernes. Wenn der Widerstand klein ist, erhöht sich der Strom, der die Spule durchfließt.
Die Installationsmethode ist, wie folgt:
1. Überprüfen Sie, ob das Magnetventil und die festgelegten Parameter, wie Differenzdruck, etc. allgemein sind. Wenn der Fehler auftritt, ist die Magnetventilspule auszubrennen. Spannungsschwankungen sollten innerhalb des Normbereichs sein und zusätzliche Spannungen treffen.
2. Die Spülungserforderte rohrleitung, bevor die Rohrleitung angeschlossen wird, der Restschmutz in Vorbereitung wird gesäubert und gesäubert. Wenn es Restflecke gibt, beeinflußt es den Normalbetrieb des Magnetventils. Um diese Situation zu vermeiden, sollte ein Filter installiertes in Vorbereitung sein.
3. Die Magnetventilspule des Magnetventils ist vertikal auf die horizontalen und Grundrohre installiert. Im Falle der Sonderbedingungen kann das Gerät nicht vertikal sein. Das passende Magnetventil sollte im Voraus bestellt werden, andernfalls funktioniert das Magnetventil nicht richtig.
4. Wenn man das Gerät, ein Sicherheitsprozeß sollte addiert werden installiert und das Gerät sollte manuell geschnitten werden, um Reparatur im Falle des Ausfalls zu erleichtern.
5, das Gerät beachtet die Richtung, können nicht, anordnungsgemäß aufgehoben werden anzeigten auf dem Paket, können unter bestimmte Sonderbedingungen wie Vakuum aufgehoben werden.
6. Wenn das Medium möglicherweise Wasserschlag ausstellt, ist es notwendig, passende Schutzmaßnahmen zu nehmen oder ein Magnetventil mit einer wasserdichten Hammerfunktion vorzuwählen.
7. Das Magnetventil kann nicht ständig angezogen werden, andernfalls verringert es sein Leben. Es sollte gemerkt werden, dass die normalerweise offenen und normalerweise geschlossenen Magnetventile nicht mit pickiness benutzt werden können.
Willkommen zu Ihrer Untersuchung!
Ansprechpartner: Mia
Telefon: +8613454729544
