Herkunftsort: | China |
Markenname: | Brando |
Zertifizierung: | CE |
Modellnummer: | 1068/3 |
Min Bestellmenge: | 100 PC |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Einzelne Kästen, Karton, Palette |
Lieferzeit: | 4-7 Tage |
Zahlungsbedingungen: | L/C, T/T, Paypal, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100000 PC pro Monat |
Produkt-Name: | Abkühlungs-Magnetventil | Auftragsnummer: | 1068/3, 1068/3S, 1068/3A6, 1068/3A7 |
---|---|---|---|
Portgröße: | 3/8" | Verbindungsart: | ODS (Lötmittel) |
Ventilfunktion: | Membran vorgesteuert | Spannungen: | WECHSELSTROM 220/230V (50/60Hz), WECHSELSTROM 240V |
Spulen-Wahl: | HM2, HM3 | Funktion: | Weise 2 normalerweise geschlossen |
Systemlinie Anwendung: | Die Druckleitung, Heißgas entfrosten Linie, Flüssigkeitsleitung, Saugrohr | Anwendung: | Kühler, Gefrierschrank, Klimaanlage, Kühlvorrichtung…. |
Markieren: | 1068/3 einfrierendes Magnetventil,3/8" Lötmittel-einfrierendes Magnetventil,Castel Type 1068/3 |

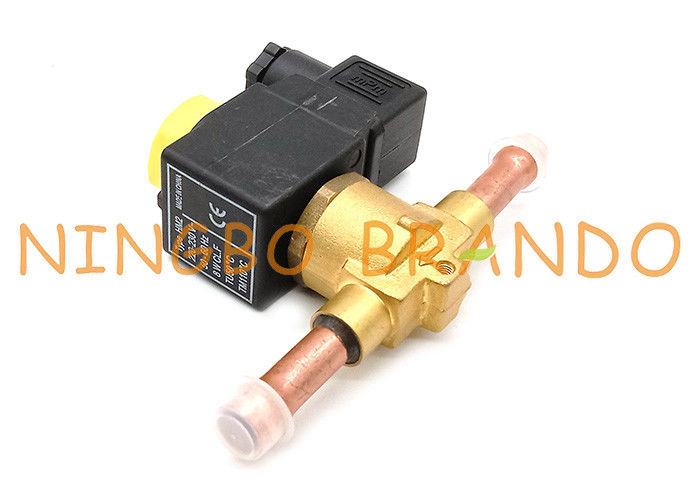

1068/3 3/8'' Lötkühlsystem-Gefriermagnetventil
Das abgebildete Magnetventil vom Typ 1068/3 von Castel, 3/8'' ODS-Lötanschlussgröße, 2-Wege-Öffner, 220/230 V AC (50/60 Hz), 240 V AC-Spannung (andere Spannungen können angepasst werden), Bestellcode: 1068/3, 1068/3S, 1068/3A6, 1068/3A7.
BRANDO bietet eine große Auswahl an Magnetventilgrößen und -ausführungen, die in Kühl- und Klimaanlagen zur elektrischen Steuerung des Kältemittelflusses eingesetzt werden können.Magnetventile sind elektrisch betriebene „Absperrventile“.Diese sind entweder vollständig geöffnet oder vollständig geschlossen.Denken Sie daran, dass diese den Durchfluss nicht modulieren.
Arbeitsprinzip
Das Kältemagnetventil ist eine grundlegende Automatisierungskomponente, die zur Steuerung der Richtung der Flüssigkeit verwendet wird, die zum Aktuator gehört;Es wird normalerweise für mechanische Steuerungen und Industrieventile verwendet, um die Richtung des Mediums zu steuern und so die Steuerung des Ventilschalters zu erreichen.
Im Magnetventil befindet sich ein geschlossener Hohlraum mit Durchgangslöchern an verschiedenen Positionen.Jedes Loch führt zu einem anderen Schlauch.In der Mitte des Hohlraums befindet sich das Ventil.Auf beiden Seiten befinden sich zwei Elektromagnete.Welche Seite der Magnetspule wird angezogen, wenn das Ventilgehäuse mit Strom versorgt wird?Auf diese Weise gelangt das Hydrauliköl durch die Steuerung der Bewegung des Ventilkörpers, um verschiedene Ölablasslöcher zu blockieren oder zu lecken, und das Öleinlassloch ist normalerweise offen, in die verschiedenen Ölablassrohre, und dann drückt der Öldruck das Öl Zylinder Der Kolben, der Kolben treibt die Kolbenstange an, und die Kolbenstange treibt das mechanische Gerät zur Bewegung an.Auf diese Weise wird die mechanische Bewegung durch Steuerung des Stroms des Elektromagneten gesteuert.
Abmessungen und Daten des Magnetventils vom Typ Castel:
Modell
|
Verbindung
|
Abmessungen
|
Spulentyp
|
|||
SAE (Flare), ODF (Löten)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4'' SAE
|
75
|
62,5
|
58
|
-
|
|
1020/3
|
3/8'' SAE
|
65
|
||||
1028/2
|
1/4'' ODF
|
32.5
|
125
|
|||
1028/3
|
3/8'' ODF
|
62,5
|
125
|
|||
1064/3
|
3/8'' SAE
|
82
|
69,5
|
68
|
||
1064/4
|
1/2'' SAE
|
72
|
||||
1068/3
|
3/8'' ODF
|
111
|
||||
1068/4
|
1/2'' ODF
|
127
|
||||
1070/4
|
1/2'' ODF
|
91
|
75,0
|
100
|
45
|
|
1070/5
|
5/8'' ODF
|
106
|
||||
1078/4
|
1/2'' ODF
|
127
|
||||
1078/5
|
5/8'' ODF
|
173
|
||||
1078/9
|
1 1/8'' ODF
|
115
|
96,0
|
250
|
80
|
|
1078/11
|
1 3/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1090/5
|
5/8'' SAE
|
106
|
78,0
|
120
|
57
|
|
1090/6
|
3/4'' SAE
|
106
|
78,0
|
124
|
57
|
|
1079/7
|
7/8'' ODF
|
91
|
75,0
|
190
|
45
|
|
1079/11
|
1 3/8'' ODF
|
115
|
96,0
|
292
|
80
|
|
1079/13
|
1 5/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
1098/7
|
7/8'' ODF
|
106
|
78,0
|
180
|
57
|
|
1099/9
|
1 1/8'' ODF
|
106
|
78,0
|
216
|
57
|
|
1099/11
|
1 3/8'' ODF
|
157
|
127,0
|
291
|
68
|
Produktvideo des 1068/3 Castel-Magnetventils:
Mehr KühlungVentil Zur Auswahl:
Danfoss-Magnetventil, Ammoniak-Kühlventil, Castel-Magnetventil
Kühlmagnetventil, Spulenexpansionsventil, Kühlschrankmagnetventil
Konzentrieren Sie sich auf Ihre Anforderungen und bieten Sie die beste Lösung:
√ Kontaktieren Sie uns, wenn Sie Zweifel haben
√ Kontaktieren Sie uns, wenn sich etwas ändern muss
√ Kontaktieren Sie uns, wenn nicht das Richtige für Sie dabei ist
√ Kontaktieren Sie uns, wenn Sie entwerfen
Willkommen bei Ihrer Frage und Anfrage!
