Stoß-Sitz-Schnellkupplungs-Mann stoßen pneumatische One Touch-Installationen

Stoß-Sitz-Schnellkupplungs-Mann stoßen pneumatische One Touch-Installationen

Stoß-Sitzinstallationen, Stoß-zu-schließen alias Installationen sind Osten-zu-installieren pneumatische Zusätze an, die, indem sie den Schläuche eindrücken, um sich es-es zu engagieren, ist wie einen Kappendeckel an setzen funktionieren. Pneumatische Installationen werden für Ventile, Bedienfelder und eine große Vielfalt anderer inländischer und industrieller Anwendungen benutzt.

Brandos breite Auswahl von pneumatischen Installationen stellt Zusammenhanglösungen für eine ganze Strecke der pneumatischen Anwendungen zur Verfügung. Wir bieten ein breites Portfolio von Produkten innerhalb unserer pneumatischen Installationen uns erstrecken und haben das viel von materiellen Wahlen und von Geräteausstattungen, zum der Nachfragen Ihres Projektes zu entsprechen an, die einfach zu installieren sind. Sie haben auch die Fähigkeit, zum einer Vielzahl der industriellen Medien zu widerstehen. Unsere pneumatischen Installationen sind für Gebrauch in einer großen Vielfalt von den Anwendungen passend, die über vielen von heutigen bedeutenden industriellen Märkten dienen.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

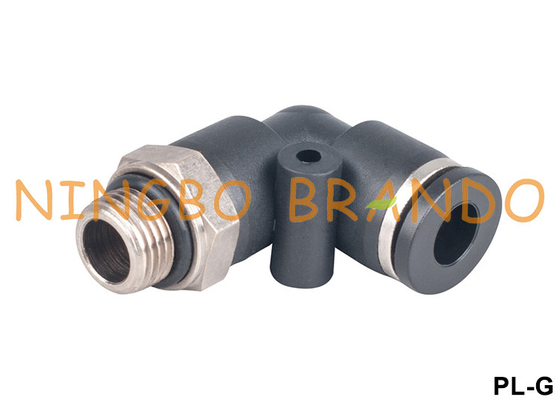

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Gebrauchsanweisungen!

1. Der Rohranschluß wird verboten, wo Funken möglicherweise und Feuer aufgetreten würden.

2. Übersteigen Sie Druck nicht 145Psi.

3. Betriebstemperatur: 0-60°c, verwenden nicht außerhalb des Services 4.
Temperaturspanne, zum der Deformation der Dichtmasse und des einfachen Durchsickerns zu verhindern.

5. Verwenden Sie nicht in den Plätzen mit zu vielem Staub oder Partikeln

6. Verwenden Sie kein Medium anders als Luft. das Produkt ist begrenzt, um Umwelt zur Sprache zu bringen oder zu staubsaugen.

7. Nach dem Abschluss der Verbindung, bitte ziehen Sie leicht das Rohr mit Ihrer Hand, um zu überprüfen, ob sie vollständig angeschlossen wird, ohne herunterzufallen.

8. Überprüfen Sie ob die Schnittoberfläche des Rohres ist vertikal, es keine Narbe auf dem Außenumfang des Rohres gibt und das Rohr nicht oval ist.

9. Wenden Sie nie Rohrverschraubung mit zusätzlicher externer Last (Verbiegen, Torsion oder ziehend), andernfalls Schaden an, oder Durchsickern wird aufgetreten.

10.When, welches das Rohr einfügt, muss es in die Unterseite des Gelenkes eingefügt werden. Störung, das Rohr in die untere Mai-Führung zum Luftverlust einzufügen.
