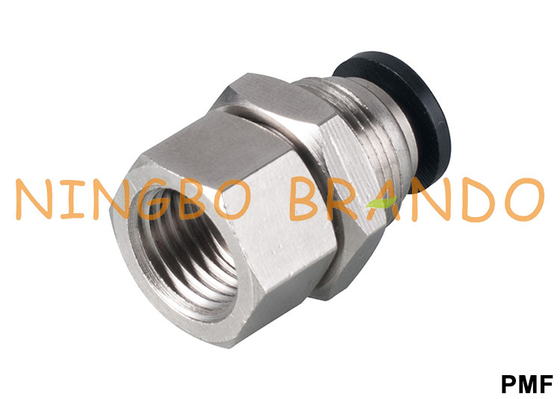

Schnell anschließende PMF-Reihen-gerade Druckleitungs-Installationen

Schnell anschließende PMF-Reihen-gerade Druckleitungs-Installationen

Brandos Stoß, zum von pneumatischen Schlauchinstallationen (oder von pneumatischen Schlauchinstallationen der Einebnung) anzuschließen sind eine schnelle und bequeme Methode der Verbindung von Komponenten in einer Druckluftanlage. Entworfen für Gebrauch mit Polyurethan, Polyäthylen und Nylonschläuche, sind unsere zusammengesetzten Einebnungsinstallationen verfügbar in einer Vielzahl von Größen, den Schläuche unterzubringen, der von 1/8 Od bis zu 1/2 Od reicht. Zahlreiche Konfigurationen sind verfügbar, Ihre Verbindungsbedingungen zu erfüllen.

Produkt-Eigenschaften:

1. Hochfest, Verschleißfestigkeit, Korrosionsbeständigkeit, mit hoher Dichte, nicht einfach zu bersten.

2. Das Produkt ist stark und dauerhaft und hat eine lange Nutzungsdauer.

3. Einfache Installation und Zerlegung, gut, Leistung versiegelnd.

4. Es kann für die Verbindung von Rohren und den Gebrauch von verschiedenen pneumatischen Komponenten verwendet werden und hat eine breite Palette des Gebrauches.

5. Sie können die Trachea ohne irgendwelche Werkzeuge leicht einfügen oder ausziehen

6. Das Clip des Verbindungsluftrohrs wird vom starken Plastik hergestellt, das nicht einfach, weg nach Verbindung zu fallen annehmen Dichtungs-Komponente, halten die gute Dichtung ist, nicht einfach zu lecken.

7. Frei Änderungs-Rohrleitungs-Richtung nach der Installation, einfach, Trachea ohne Werkzeuge manuell einzufügen oder zu ziehen.

Maß u. Bestellnummer von pneumatischen Schlauch-Installationen:

Gerade männliche Installation:

Bild	Maß	Teilnummer.	R	D	L1	L	S	Innere Hexe
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8“	4	8	21	12	3
			R1/4“	4	9	18	13	3
			R3/8“	4	10	20	17	3
			R1/2“	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8“	6	8	22	12	4
			R1/4“	6	9	22	13	4
			R3/8“	6	10	21	17	4
			R1/2“	6	11	23	21	4
		PC8	R1/8“	8	8	27	14	4
			R1/4“	8	9	24	14	6
			R3/8“	8	10	22	17	6
			R1/2“	8	11	23	21	6
		PC10	R1/8“	10	8	29	27	4
			R1/4“	10	9	30	17	6
			R3/8“	10	10	28	17	8
			R1/2“	10	11	24	21	8
		PC12	R1/8“	12	8	31	19	4
			R1/2“	12	9	32	19	6
			R3/8“	12	10	29	19	10
			R1/2“	12	11	31	21	10

Ellbogen-Stoß-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PL8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PL10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PL12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Abzweigmuffe-männliche Installation:

Bild	Maß	Teilnummer.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8“	4	11	8	19	27	12
			R1/4“	4	11	9	19	28	13
			R3/8“	4	11	10	19	30	17
			R1/2“	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8“	6	13	8	20	28	12
			R1/4“	6	13	9	20	29	13
			R3/8“	6	13	10	20	31	17
			R1/2“	6	13	11	20	32	21
		PT8	R1/8“	8	14	8	23	31	14
			R1/4“	8	14	9	23	32	14
			R3/8“	8	14	10	23	33	17
			R1/2“	8	14	11	23	35	21
		PT10	R1/8“	10	18	8	27	35	27
			R1/4“	10	18	9	27	36	17
			R3/8“	10	18	10	27	37	17
			R1/2“	10	18	11	27	39	21
		PT12	R1/8“	12	21	8	30	37	19
			R1/2“	12	21	9	30	38	19
			R3/8“	12	21	10	30	39	19
			R1/2“	12	21	11	30	41	21

Liste aller pneumatischen Schlauch-Plastikinstallationen:

Wählen der rechten Installationen für Ihre Druckluftanlage:

Installationen helfen, die Kraft und den Richtungsfluß des komprimierten Gases oder der Luft zu steuern, die in den Druckluftanlagen benutzt werden. Eine der ersten Erwägungen, wenn es ein Verbindungsstück beschließt, ist die Art des Schiffes, die Sie an wie die Flexibilität des Schlauches oder des Rohrs anschließen werden, sowie des inneren Durchmessers (Identifikation) und des Außendurchmessers (Od) des Schiffes, um eine ausreichende Dichtung und eine sichere Verbindung sicherzustellen. Passende materielle Wahl für Ihr pneumatisches Verbindungsstück ist auch, einschließlich Gaskompatibilität oder Wärmebeständigkeit oder Korrosion wichtig.

Andere Erwägungen, wenn sie das rechte Druckluftanlageverbindungsstück wählen, umfassen:
1. Art der Verbindung und der Aufgabe, die sie wahrnimmt
2. Betriebsdruck der Druckluftanlage
3. Betriebstemperaturbereich
4. P-/inanforderungen für Ihre Anwendung
5. Menge der Erschütterung produziert durch die Druckluftanlage
6. Fadenart der empfangenden Installation

Fokus auf Ihren Nachfragen, Angebot Sie beste Lösung:

√ treten mit uns in Verbindung, wenn etwas Punkte Sie Zweifel haben

√ treten mit uns in Verbindung, wenn irgendwo ändern müssen Sie
√ treten mit uns in Verbindung, wenn nicht nach das, das Sie suchen

√ treten mit uns in Verbindung, wenn Sie das Entwerfen tun

Willkommen zu Ihrer irgendeiner Frage und zu Untersuchung!
