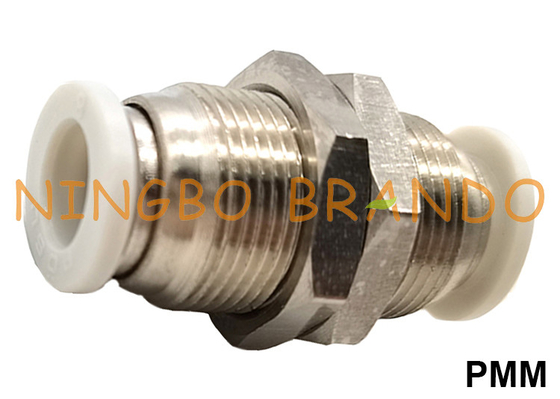

PMM Bulkhead Union Push zum Anschluss von pneumatischen Schlaucharmaturen 1/8 '' 1/4 '' 3/8 '' 1/2 ''

PMM Bulkhead Union Push zum Anschluss von pneumatischen Schlaucharmaturen 1/8 '' 1/4 '' 3/8 '' 1/2 ''

Brandos Push-to-Connect-Pneumatik-Schlauchverschraubungen (oder Push-in-Pneumatik-Schlauchverschraubungen) sind eine schnelle und bequeme Methode zum Verbinden von Komponenten in einem pneumatischen System.Unsere Composite-Steckverschraubungen wurden für die Verwendung mit Polyurethan-, Polyethylen- und Nylonschläuchen entwickelt und sind in einer Vielzahl von Größen erhältlich, um Schläuche von 1/8 OD bis 1/2 OD aufzunehmen.Zahlreiche Konfigurationen sind verfügbar, um Ihre Verbindungsanforderungen zu erfüllen.

Weitere Informationen und Spezifikationen finden Sie unten in den einzelnen Produktlisten.

Abmessungen und Bestellcode der Pneumatikschlaucharmaturen:

Gerade männliche Verschraubung:

Bild	Abmessungen	Teile-Nr.	R	D	L1	L	S	Innensechskant
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		PC8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		PC10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		PC12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Ellbogen-Steckverschraubung:

Bild	Abmessungen	Teile-Nr.	R	D	D1	L1	L	L'	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Abzweig-T-Stück mit Außengewinde:

Bild	Abmessungen	Teile-Nr.	R	D	D1	L1	L	L'	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PT8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PT10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PT12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Liste aller pneumatischen Schlaucharmaturen aus Kunststoff:

Gebrauchsanweisung!

1. Überschreiten Sie nicht 145 psi Druck
2. Verwenden Sie das Produkt nicht außerhalb des Temperaturbereichs
3. Nicht an Orten mit zu viel Staub oder Partikeln verwenden
4. Verwenden Sie kein anderes Medium als Luft.Das Produkt ist auf Luft- oder Vakuumumgebungen beschränkt.
5. Nachdem Sie die Verbindung hergestellt haben, ziehen Sie bitte vorsichtig mit 6. Ihrer Hand am Schlauch, um sicherzustellen, dass er vollständig angeschlossen ist, ohne herunterzufallen.
7. Bitte stellen Sie sicher, dass der Querschnitt der Luftröhre senkrecht zur Luftröhre ist.
8. Arbeiten Sie nicht unter zusätzlicher Belastung (Biegen, Verdrehen, Ziehen usw.) außer Luftdruck.
9. Wenn Sie das Rohr einsetzen, führen Sie das Rohr bitte vor dem Gebrauch in den Boden ein.
