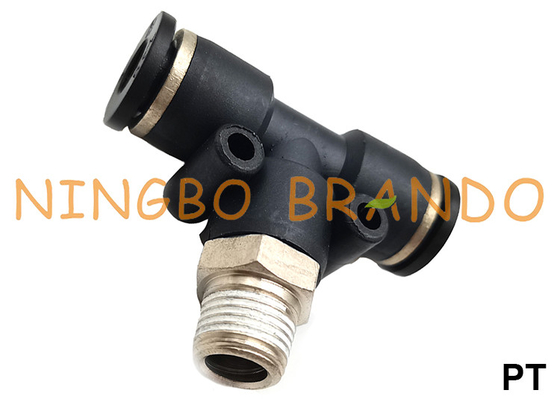

PT-G T-förmige T-Stück-Steckverbindung für pneumatische Schlauchanschlüsse

PT-G T-förmige T-Stück-Steckverbindung für pneumatische Schlauchanschlüsse

Brandos Push-to-Connect-Pneumatik-Schlauchverschraubungen (oder Push-in-Pneumatik-Schlauchverschraubungen) sind eine schnelle und bequeme Methode zum Verbinden von Komponenten in einem pneumatischen System.Unsere Composite-Steckverschraubungen wurden für die Verwendung mit Polyurethan-, Polyethylen- und Nylonschläuchen entwickelt und sind in einer Vielzahl von Größen erhältlich, um Schläuche von 1/8 OD bis 1/2 OD aufzunehmen.Zahlreiche Konfigurationen sind verfügbar, um Ihre Verbindungsanforderungen zu erfüllen.

Merkmale:

1. Steckverschraubungen sind so definiert, dass sie es ermöglichen, das Rohr ohne Werkzeug „sofort“ mit der Verschraubung zu verbinden.

2. Das Spannen des Schlauches erfolgt durch eine elastische Schelle, die den Schlauch am Außendurchmesser hält und durch Drücken des passenden Abziehers löst.

3. Diese Art von Armaturen wird verwendet, um die Montagephasen zu beschleunigen, hauptsächlich bei reduziertem Platz und Zeitersparnis beim Anschluss verschiedener pneumatischer Komponenten.

Abmessungen und Bestellcode der Pneumatikschlaucharmaturen:

Gerade männliche Verschraubung:

Bild	Abmessungen	Teile-Nr.	R	D	L1	L	S	Innensechskant
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		PC8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		PC10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		PC12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Ellbogen-Steckverschraubung:

Bild	Abmessungen	Teile-Nr.	R	D	D1	L1	L	L'	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Abzweig-T-Stück mit Außengewinde:

Bild	Abmessungen	Teile-Nr.	R	D	D1	L1	L	L'	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PT8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PT10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PT12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Liste aller pneumatischen Schlaucharmaturen aus Kunststoff:

Auswahl der richtigen Fittings für Ihr pneumatisches System:

Fittings helfen bei der Steuerung der Kraft und des Richtungsflusses von komprimiertem Gas oder Luft, die in pneumatischen Systemen verwendet werden.Eine der ersten Überlegungen bei der Auswahl eines Anschlussstücks ist die Art des Gefäßes, an das Sie anschließen möchten, wie z. B. die Flexibilität des Schlauchs oder Rohrs sowie der Innendurchmesser (ID) und Außendurchmesser (OD) des Gefäßes, die Sie sicherstellen müssen eine ausreichende Abdichtung und sichere Verbindung.Die Wahl des passenden Materials für Ihren pneumatischen Anschluss ist ebenfalls wichtig, einschließlich Gaskompatibilität oder Hitze- oder Korrosionsbeständigkeit.
Weitere Überlegungen bei der Auswahl des richtigen Steckverbinders für pneumatische Systeme sind:
1. Art der Verbindung und die Funktion, die sie ausführt
2. Betriebsdruck des pneumatischen Systems
3. Betriebstemperaturbereich
4. PSI-Anforderungen für Ihre Anwendung
5. Ausmaß der vom pneumatischen System erzeugten Vibrationen
6. Gewindeart der Aufnahmearmatur

Konzentrieren Sie sich auf Ihre Anforderungen, bieten Sie die beste Lösung:

√ Kontaktieren Sie uns, wenn Sie an einigen Punkten Zweifel haben

√ Kontaktieren Sie uns, wenn etwas geändert werden muss
√ Kontaktieren Sie uns, wenn Sie nicht denjenigen suchen, den Sie suchen

√ Kontaktieren Sie uns, wenn Sie entwerfen

Willkommen zu Ihrer Frage und Anfrage!
