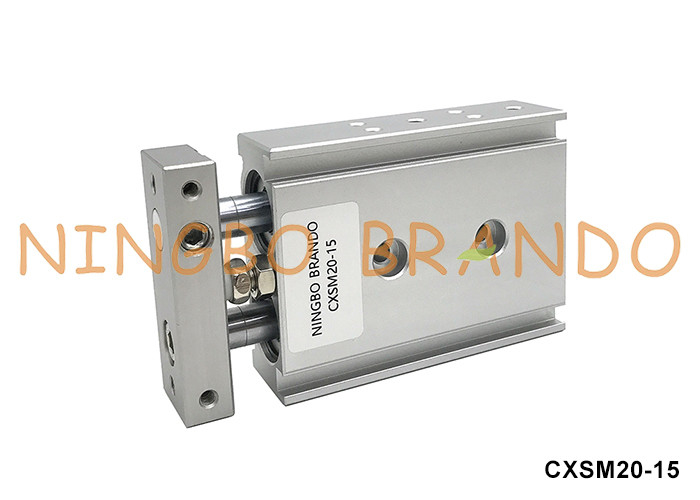

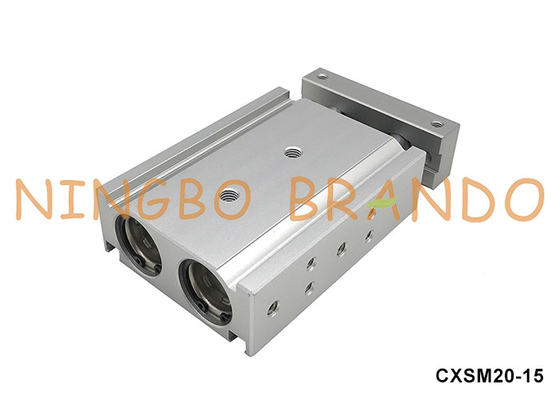

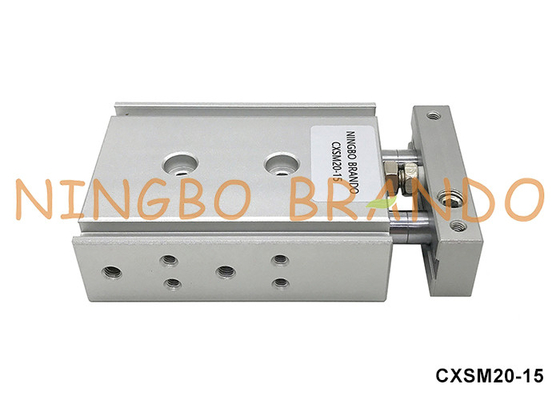

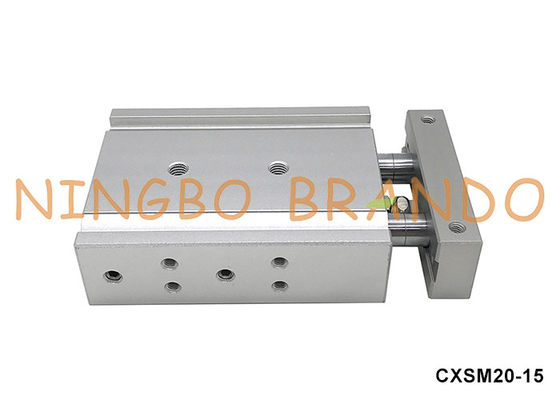

Name: CXSM20-15 SMC-Typ Doppelstang-Pneumatischer Luftzylinder mit 20 mm Bohrung 15 mm Schlag
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Startseite Produkte Air-Pneumatikzylinder

CXSM20-15 SMC-Typ Doppelstang-Pneumatischer Luftzylinder mit 20 mm Bohrung 15 mm Schlag

Produktdetails:

Herkunftsort:	Ningbo, China
Markenname:	BRANDO
Zertifizierung:	CE, ISO
Modellnummer:	CXSM20-15

Zahlung und Versand AGB:

Min Bestellmenge:	100 Stück
Preis:	Verhandlungsfähig
Verpackung Informationen:	Schachtel, Karton, Palette
Lieferzeit:	15 bis 20 Werktage
Zahlungsbedingungen:	T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit:	50000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktbezeichnung:	Zylinder mit zwei Stäben	Größe der Bohrung:	20 mm
Schlaganfall:	15 mm	Portgröße:	M5X0.8
Arbeitsmittel:	Luft	Arbeitsdruck:	00,05 bis 0,7 MPa
Drucksicherung:	10,05 MPa	Betriebstemperatur:	-10 bis +60 °C (Kein Gefrieren)
Lagerart:	Gleitlager	Kissen:	Gummistoßdämpfer
Hervorheben:	SMC Zylinder CXSM20-15 , SMC Zylinder mit zwei Stäben , smc Pneumatikzylinder

CXSM20-15 SMC-Typ Doppelstang-Luftflasche

Die CXS-Serie bietet doppelt so hohe Leistung wie die CXS-Serie.Diese Serie ist in Bohrgrößen 6 mm erhältlich, 10mm, 15mm, 20mm, 25mm, 32mm mit maximalen Schlägen bis zu 200mm. Sie werden häufig in Pick and Place-Anwendungen usw. verwendet. Wenn Sie irgendwelche Anforderungen oder Fragen haben, kontaktieren Sie uns bitte!

Bestellcode:

Technische Daten:

Größe der Bohrung (mm)	6	10	15	20	25	32
Flüssigkeit	Luft (ohne Schmierstoff)
Beweisdruck	10,05 MPa
Maximaler Betriebsdruck	0.7MPa
Min Betriebsdruck	0.15 MPa	0.1 MPa		00,05 MPa
Umgebungstemperatur und Flüssigkeitstemperatur	-10 bis +60 °C (Kein Gefrieren)
Schnellheit des Kolbens (mm/s)	30 bis 300	30 bis 800	30 bis 700		30 bis 600
Kissen	Kautschukbumper
Schlagverstellbarer Bereich	0 bis -5 mm im Vergleich zum Standardzug
Portgröße	M5x0.8				1/8 Fuß
Lagerart	Schiebelager (CXSM), Kugelbuchelager (CXSL) (gleiche Abmessungen für beide)

Schlaganfall:

Modell Nr.	Standardlauf (mm)	Langer Zug (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Theoretische Ausgabe:

Größe der Bohrung (mm)	Größe der Stange (mm)	Betriebsrichtung	Kolbenfläche (mm2)	Betriebsdruck (MPa)
Größe der Bohrung (mm)	Größe der Stange (mm)	Betriebsrichtung	Kolbenfläche (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Außen	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	In	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Außen	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	In	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Außen	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	In	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Außen	628	62.8	-	126	188	251	314	377	440
CXS20	10	In	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Außen	982	98.2	-	196	295	393	491	589	687
CXS25	12	In	756	75.6	-	151	227	302	378	454	529
CXS32	16	Außen	1608	161	-	322	482	643	804	965	1126
CXS32	16	In	1206	121	-	241	362	482	603	724	844

Anmerkung: Theoretische Leistung (N) = Druck (MPa) x Kolbenfläche (mm2)
