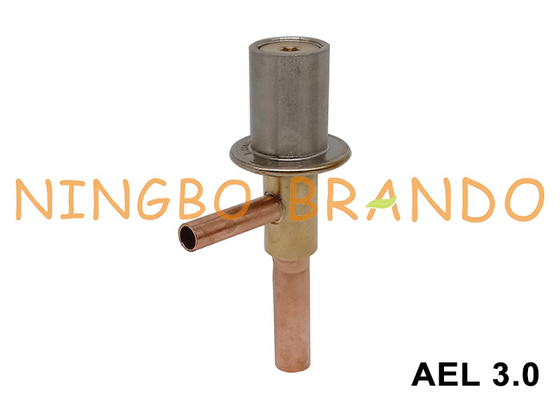

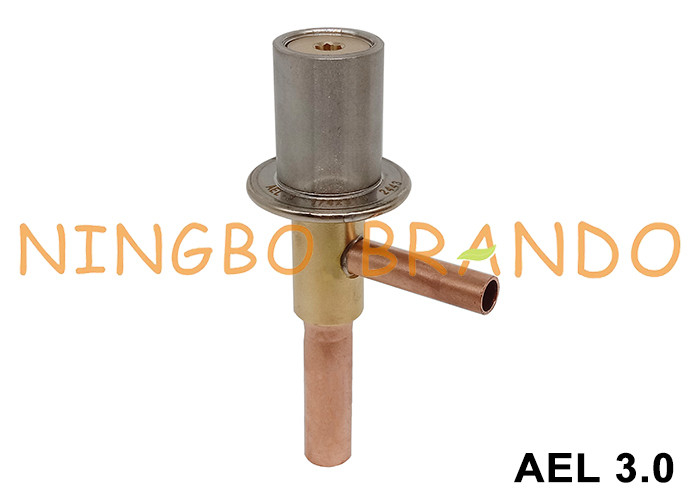

Honeywell Typ AEL 3 AEL-222213 Automatisches Ausdehnventil für Klimaanlagen
Funktionsprinzip des automatischen Expansionsventils:
1In einem automatischen Ausdehnungsklep wirkt der Federdruck zusammen mit dem atmosphärischen Druck auf das Zwerchfell und drückt es nach unten.die Nadel neigt auch dazu, sich vom Sitz weg zu bewegen, was zur Öffnung des Ventils führt.
2Der Druck des Verdampfers drückt das Zwerchfell nach oben, wodurch sich die Nadel nach oben zum Sitz bewegt, um das Ventil zu schließen.
3. Im normalen Betrieb der Anlagedas Ventil hält das Gleichgewicht zwischen dem Verdampfungsdruck und dem Federdruck und hält eine gewisse Öffnung des Ventils, um den Fluss des Kältemittels durch ihn zu ermöglichen.
4Das automatische Expansionsventil hält den Druck innerhalb des Verdampfers konstant und automatisch nach Einstellung des Federdrucks.
5Wenn die Kälteanlage mit dem Konstanzdruckventil ausgeschaltet wird, bleibt eine gewisse Menge des Kältemittels im Verdampfer verbleiben und erzeugt Druck im Verdampfer.Dieser Druck wirkt gegen das Membran und hält das Ventil geschlossenWenn die Kälteanlage wieder in Betrieb genommen wird, sinkt der Verdampfungsdruck und öffnet sich das Konstanzdruck-Erweiterungsventil wieder.
Bestellcode für das automatische Ausdehnventil der Serie AEL:
Modell
Einlass (ODF)
Ausgang (ODF)
Größe der Öffnung
Typ
AEL0.5
6 mm
10 mm
0.7
AEL-222200
Ein Viertel Fuß
3/8"
0.7
AEL-222210
AEL 1.0
6 mm
10 mm
1.0
AEL-222201
Ein Viertel Fuß
3/8"
1.0
AEL-222211
AEL 2.0
6 mm
10 mm
2.0
AEL-222202
Ein Viertel Fuß
3/8"
2.0
AEL-222212
AEL 3.0
6 mm
10 mm
3.0
AEL-222203
Ein Viertel Fuß
3/8"
3.0
AEL-222213
AEL 4.0
6 mm
10 mm
3.5
AEL-222204
Ein Viertel Fuß
3/8"
3.5
AEL-222214
AEL 5
3/8"
5/8 Fuß
4.75
AEL-222285
AEL 6
10 mm
16 mm
5
AEL-222205
3/8"
5/8 Fuß
5
AEL-222215
Abmessung des automatischen Ausdehnungsklemms der AEL-Serie:
Modell
Größe des Ventils
Verbindung
Abmessung
Einlass (A)
Ausgang (B)
C
D
E
F
AEL
0.5
1.0
2.0
3.0
4.0
6 mm ODF
10 mm ODF
58
36
106
54
1/4" ODF
3/8" ODF
5.0
6.0
10 mm ODF
16 mm ODF
64
47
122
69
3/8" ODF
5/8' ODF
Video von AEL 3 Automatisches Expansionsventil:
Kapazitäten von AEL-Automatischen Expansionsventilen:
Typ
Größe des Ventils
Größe der Öffnung
Nennleistung (kW)
R22
R134a
R404A
R507A
AEL
0.5
0.7
1.4
1.0
0.97
0.98
1.0
1.0
2.0
1.4
1.4
1.4
2.0
2.0
4.0
2.9
2.8
2.9
3.0
3.0
9.3
6.6
6.5
6.6
4.0
3.5
12.2
8.7
8.6
8.7
5.0
4.75
4.75
15.9
15.8
15.9
6.0
5.0
29.1
2.0.0
20.5
20.7
