| Herkunftsort: | Ningbo, China |
| Markenname: | Brando |
| Modellnummer: | D1AWXX |
| Preis: | Verhandlungsfähig |
|---|---|
| Verpackung Informationen: | Innere Kästen, Karton, Palette |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Antrieb: | ohne Kopf | Typ: | WAFER |
|---|---|---|---|
| Körpermaterial: | Flexibles Eisen GGG45, WCB Kohlenstoffstahl | Disc-Material: | DI überzogen mit Nickel, DI überzogen mit Nylon, SS304, SS316, SS316L, Dupex-Edelstahl 2205、2507、1.4 |
| Material des Sitzes: | EPDM, HT-EPDM, Verschleißfestigkeit EPDM, NBR, PTFE, VITON, Silikonkautschuk | Stammmaterial: | Kohlenstoffstahl, SS416, SS420, SS304, SS316, SS316L |
| Größe: | DN25-DN1200 | Druck: | 1.0MPa / 1,6MPa |
| Arbeitsmittel: | Süßwasser, Abwasser, Meerwasser, Luft, Dampf, Lebensmittel, Arzneimittel, Öl, Säure, Soda, Salz usw. | Temperatur: | -10 bis 120°C |
| Hervorheben: | dn40 Schmetterlingsventil,Ansatzart Drosselventil,Schmetterlingsventil aus Kohlenstoffstahl |
||
DN40 bis DN800 Kopfloser Schmetterlingsventil mit Rückenlehnen
Schmetterlingsventile werden häufig mit pneumatischen oder elektrischen Aktoren automatisiert, wodurch die Fernbedienung aus verschiedenen Gründen möglich ist: Einsparung von Arbeitskräften, Anlagensicherheit, Produktqualitätssicherung,und automatische SequenzierungDie Auswahl des Antriebstyps hängt von vielen Faktoren ab, darunter der Verfügbarkeit von Luftversorgung, den Anforderungen an den Radverkehr, dem Zustand der Umwelt, derKompatibilität mit dem Typ des KontrollvorgangsBei der Steuerung des Durchflusses können auf diesen Ventilen Positionierer montiert werden.
Technische Daten eines Pneumatischen Schmetterlingsventils:
| Produktbezeichnung | Schmetterlingsventil |
| Aktivierung | ohne Kopf |
| Körpermaterial | Düctiles Eisen, Kohlenstoffstahl |
| Material der Scheibe |
Zersplittertes Eisen mit Nickelbeschichtung, Zersplittertes Eisen mit Nylonbeschichtung,
SS304, SS316, SS316L, Duplex aus Edelstahl
2205, 2507, 1.4469, 1.4529, Aluminium Bronze
|
| Material des Sitzes |
NBR, EPDM, HT-EPDM, Verschleißbeständiges EPDM,
PTFE, FKM, Silikonkautschuk
|
| Stammmaterial | 45# Kohlenstoffstahl, SS416, SS420, SS304, SS316, SS316L |
| DN-Größe |
DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Die in den Erwägungsgründen 1 und 2 genannten Angaben sind zu berücksichtigen.
|
| Maximaler Arbeitsdruck | 10 bar oder 16 bar |
| Arbeitsmittel | Abwasser, Wasser, Gas, Öl, Meerwasser, Lebensmittel usw. |

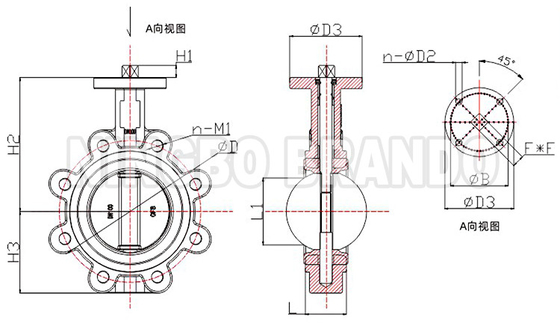

Hauptdimension vonPneumatisches Schmetterlingsventil:
| Größe | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN 150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN 250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12 - 25 F.4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12 - 25 F.4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12-Φ28.4 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ28.4 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 380 | 310 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ31.8 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 331 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 468 | 378.5 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ37 | 749.3 | 20-Φ35.1 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 562 | 463 | 46*46 | 152 | 573 |
