DN40 bis DN1200 Kopflose Doppelflanschen-Schmetterlingsventil aus Gusseisen

Produktdetails:

Herkunftsort:	Ningbo, China
Markenname:	Brando
Modellnummer:	D4AFXX

Zahlung und Versand AGB:

Preis:	Verhandlungsfähig
Verpackung Informationen:	Innere Kästen, Karton, Palette
Lieferzeit:	Verhandlungen
Zahlungsbedingungen:	T/T, PayPal, Western Union

Kontakt

Ausführliche Produkt-Beschreibung

Antrieb:	ohne Kopf	Typ:	Flansche
Körpermaterial:	Flexibles Eisen GGG45, WCB Kohlenstoffstahl	Disc-Material:	DI überzogen mit Nickel, DI überzogen mit Nylon, SS304, SS316, SS316L, Dupex-Edelstahl 2205、2507、1.4
Material des Sitzes:	EPDM, HT-EPDM, Verschleißfestigkeit EPDM, NBR, VITON	Stammmaterial:	Kohlenstoffstahl, SS416, SS420, SS304, SS316, SS316L
Größe:	DN40-DN1200	Druck:	1.0MPa / 1,6MPa
Arbeitsmittel:	Süßwasser, Abwasser, Meerwasser, Luft, Dampf, Lebensmittel, Arzneimittel, Öl, Säure, Soda, Salz usw.	Temperatur:	-10 bis 120°C
Hervorheben:	Kopfloses Schmetterlingsventil , Doppelflansche Schmetterlingsventil , Angeflanschtes Drosselventil

DN40 bis DN1200 Kopflose Doppelflanschen-Schmetterlingsventil aus Gusseisen

Schmetterlingsventile werden häufig mit pneumatischen oder elektrischen Aktoren automatisiert, wodurch die Fernbedienung aus verschiedenen Gründen möglich ist: Einsparung von Arbeitskräften, Anlagensicherheit, Produktqualitätssicherung,und automatische SequenzierungDie Auswahl des Antriebstyps hängt von vielen Faktoren ab, darunter der Verfügbarkeit von Luftversorgung, den Anforderungen an den Radverkehr, dem Zustand der Umwelt, derKompatibilität mit dem Typ des KontrollvorgangsBei der Steuerung des Durchflusses können auf diesen Ventilen Positionierer montiert werden.

Technische Daten eines Pneumatischen Schmetterlingsventils:

Produktbezeichnung	Schmetterlingsventil
Aktivierung	ohne Kopf
Körpermaterial	Düctiles Eisen, Kohlenstoffstahl
Material der Scheibe	Zersplittertes Eisen mit Nickelbeschichtung, Zersplittertes Eisen mit Nylonbeschichtung, SS304, SS316, SS316L, Duplex aus Edelstahl 2205, 2507, 1.4469, 1.4529, Aluminium Bronze
Material des Sitzes	NBR, EPDM, HT-EPDM, Verschleißbeständiges EPDM, PTFE, FKM, Silikonkautschuk
Stammmaterial	45# Kohlenstoffstahl, SS416, SS420, SS304, SS316, SS316L
DN-Größe	Der Wert der Verbrennungsmenge ist in der Tabelle 1 angegeben, die für die Verbrennungsmenge verwendet wird. DN150, DN200, DN250, DN300, DN350, DN400, DN450 DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
Maximaler Arbeitsdruck	10 bar oder 16 bar
Arbeitsmittel	Abwasser, Wasser, Gas, Öl, Meerwasser, Lebensmittel usw.

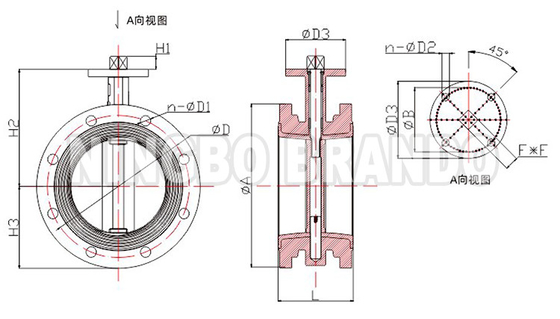

Hauptdimension vonPneumatisches Schmetterlingsventil:

DN40 bis DN1200 Kopflose Doppelflanschen-Schmetterlingsventil aus Gusseisen 0

Größe	ΦD	n-Φd1	n-ΦD2	ΦD3	ΦB	H1	H2	H3	F*F	L	ΦA
DN40	110	4-Φ19	4-Φ7	72	50	11	130	82.5	11*11	110	150
DN50	125	4-Φ19	4-Φ7	72	50	11	130	82.5	11*11	110	165
DN65	145	4-Φ19	4-Φ7	72	50	11	143	93	11*11	114	185
DN80	160	4-Φ19	4-Φ7	72	50	11	155	100	11*11	116	200
	160	8-Φ19
DN100	180	8-Φ19	4-Φ10	92	70	14	170	110	14*14	129	220
DN125	210	8-Φ19	4-Φ10	92	70	17	190	125	17*17	142	250
DN 150	240	8-Φ23	4-Φ10	92	70	17	210	143	17*17	142	285
DN200	295	8-Φ23	4-Φ12	125	102	22	243	170	22*22	154	340
	295	12-Φ23
DN 250	350	12-Φ23	4-Φ12	125	102	22	282	203	22*22	167	395
	355	12-Φ28									405
DN300	400	12-Φ23	4-Φ14	150	125	27	310	230	27*27	180	445
	410	12-Φ28									460
DN350	460	16-Φ23	4-Φ14	150	125	27	353	260	27*27	192	505
	470	16-Φ28									520
DN400	515	16-Φ28	4-Φ18	175	140	40	340	278	36*36	218	565
	525	16-Φ31									580
DN450	565	20-Φ28	4-Φ18	175	140	40	375	315	36*36	224	615
	585	20-Φ31									640
DN500	620	20-Φ28	4-Φ22	210	165	50	430	348	46*46	231	670
	650	20-Φ34									715
DN600	725	20-Φ31	4-Φ22	210	165	50	500	410	46*46	270	780
	770	20-Φ37									840
DN700	840	24-Φ31	8-Φ18	300	254	70	560	480	64*64	293	895
	840	24-Φ37									910
DN800	950	24-Φ33	8-Φ18	300	254	70	620	530	64*64	318	1015
	950	24-Φ39									1025
DN900	1050	28-Φ33	8-Φ18	300	254	80	685	605	74*74	328	1115
	1050	28-Φ39									1125
DN1000	1160	28-Φ36	8-Φ18	300	254	80	735	670	74*74	413	1230
	1170	28-Φ42									1255
DN1200	1380	32-Φ39	8-Φ22	350	298	90	917	780	84*84	473	1455
	1390	32-Φ48									1485
