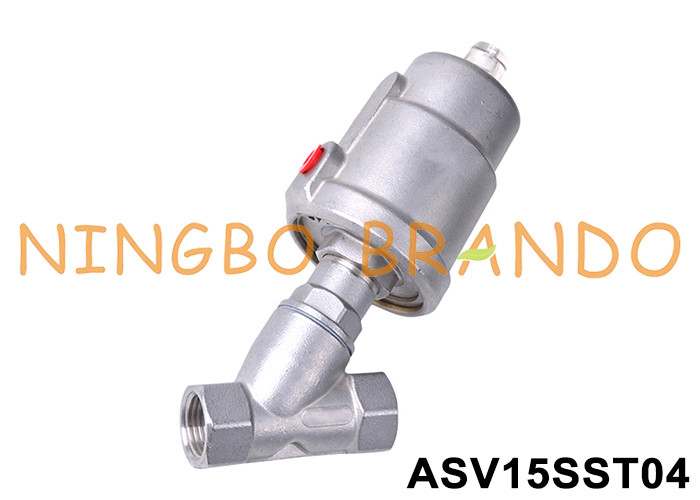

DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb

DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb

  • DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb
DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb
Produktdetails:
Herkunftsort: China
Markenname: Brando
Zertifizierung: CE
Modellnummer: Einheit für die Überwachung der Sicherheit und der Sicherheit
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Innere Kästen, Karton, Palette
Lieferzeit: 4-8 Tage
Zahlungsbedingungen: T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit: 100000 PCS pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Portgröße: 1/2“ Hafenverbindungen: mit Gewinde
Größe der Öffnung: 15mm Arbeitsmittel: Neutrale und aggressive Flüssigkeit, Gas
Material der Karosserie: SS304, SS316 Dichtungsmaterial: PTFE
Betriebsdruckbereich: 0.4 bis 0,8 MPa Max. Arbeitsdruckbereich: 1,6 MPa
Hervorheben:

DN15 Winkelsitzventil

,

Luftbetätigtes Winkelsitzventil

,

1/2" Pneumatisches Sitzventil

DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb



Winkel-Sitzventile haben eine robuste Konstruktion, ähnlich wie Globus-Ventile, verwenden jedoch ein kolbenbetriebenes Winkel-Sitzventil mit Schließfeder.Ein Stecker ist an das Ende des Kolbens angeschlossen, der auf PTFE-Sitzen befestigt istDer Kolben ist so konstruiert, daß er sich weiter vom Sitz zurückzieht, wodurch eine maximale Durchflussrate gewährleistet wird.Der Kolbenantrieb ist mit Gewinde oder NAMUR-Anschlüssen ausgestattet, die eine direkte Montage von NAMUR-Stil-Solenoidventilen ermöglichen.



Oft kann der Aktorkopf um 360° gedreht werden, um eine optimale Position von Luft- und Stromleitungen an engen Stellen zu ermöglichen.Zu den Verbindungsarten gehören:In der Regel zeigt ein visueller Anzeiger an der Oberseite des Kolbens an, ob das Ventil offen oder geschlossen ist.



Hauptdimension vonSitzventil in Winkelrichtung:



Körper aus Edelstahl mit Aktor aus Edelstahl

                                             DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb 0

Nominaler Durchmesser
Antrieb
(mm)
D
R
P
G
H
L
L1
T
DN15
50
62
33.5
1/8 Fuß
1/2 Fuß
126
137
68
13
DN20
50
62
33.5
3/4 Fuß
138
144
75
16
DN25
50
62
33.5
1'
148
156
90
16
DN32
63
76
42
1 1/4 Fuß
182
188
110
21
DN40
63
76
42
1 1/2 Fuß.
182
190
116
21
DN50
63
76
42
2'
195
205
136
22
DN65
80
96
52
2 1/2 Fuß.
280
252
185
30
DN80
100
114
63
3'
320
280
220
33
DN100
100
114
63
4'
350
300
235
35



Technische Daten des Winkelsitzventils:

Durchschnittliche Temperatur
-10 bis +180°C
Umgebungstemperatur
-10 bis +60°C
Max. Betriebsdruckbereich
1.6 MPa
Arbeitsmittel
Neutrale und aggressive Flüssigkeit, Gas
Arbeitsdruck
0.4 bis 0,8 MPa
Körpermaterial
SS304 und SS316
Dichtungsmaterial
PTFE
Verbindungsgröße
Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten sind.
Hafenverbindungen
mit einem Durchmesser von mehr als 20 cm3
Nominaler Durchmesser
Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.
Sicherheitseinstellung bei Stromausfall
Normalerweise geschlossen, normalerweise offen



Anzeige für den Abbau des Sitzventils:

DN15 Edelstahlkopf-Winkel-Sitzventil mit Luftbetrieb 1
