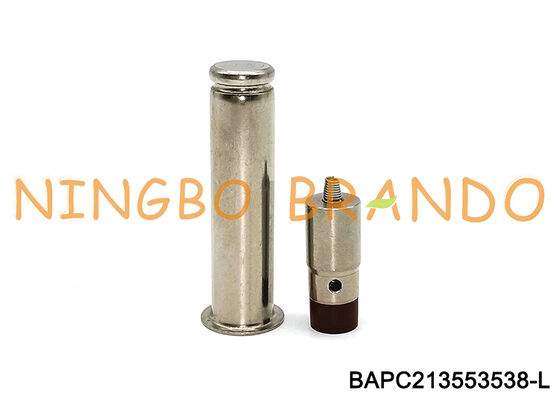

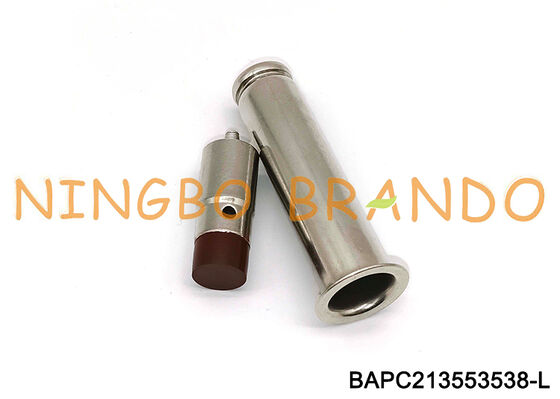

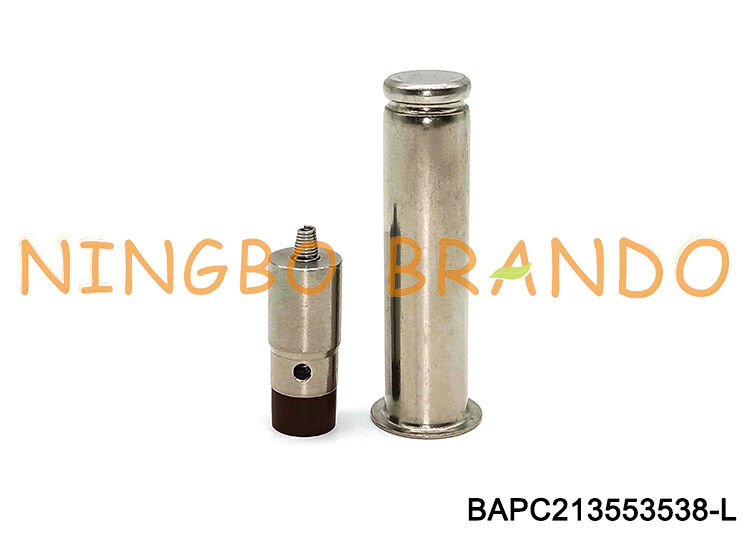

Alte Version BFEC Typ Magnetanker für DMF-Serie Impulsventil-Reparatursätze

Alte Version BFEC Typ Magnetanker für DMF-Serie Impulsventil-Reparatursätze

Position und Weg: 2/2-Wege
Spannung: AC, DC Alle verfügbar
Montageart: Flansch
Außendurchmesser des Führungsrohrs: 13,5 mm
Installationshöhe für die Spulenmontage: 50,8 mm
Kolbendichtung für Öffnungsdurchmesser: 10,5 mm
Anwendung: DMF-Serie Impulsventil
Führungsrohrmaterial: Edelstahl

Wird normalerweise in Magnetventilen für Staubabscheider verwendet: Das Magnetventil für Staubabscheider ist ein Druckluftschalter für das Staubentfernungssystem des Impuls-Schlauchfilters. Gesteuert durch das Ausgangssignal des Impulsinjektionsreglers, wird der Filterbeutel einzeln injiziert und der Widerstand des Staubabscheiders innerhalb eines festgelegten Bereichs gehalten, um den Staub zu reinigen und die Verarbeitungskapazität und Effizienz des Staubabscheiders sicherzustellen

Hauptabmessung des Reparatursatzes für Impulsventile vom Typ Old Version SBFEC:

Technische Daten zum Ventilschaft des Impulsventils vom Typ SBFEC:

Details:

Das Funktionsprinzip des Impulsventils:

Die Membran teilt das Impuls-Magnetventil in zwei Kammern. Wenn die Druckluft eingeschaltet wird, tritt die Druckluft durch die Drosselbohrung in die hintere Kammer ein. Zu diesem Zeitpunkt drückt der Druck der hinteren Kammer die Membran, um den Ausgangsanschluss des Ventils zu schließen, und das Impuls-Magnetventil befindet sich in einem "geschlossenen" Zustand. Das elektrische Signal des Impulsinjektionsreglers bewegt den Anker des Impuls-Magnetventils, die Entlüftung der hinteren Kammer des Ventils öffnet sich, die hintere Kammer verliert schnell Druck, die Membran bewegt sich nach hinten, die Druckluft wird durch den Auslass des Ventils eingespritzt, und das Impuls-Magnetventil befindet sich im "offenen" Zustand. Wenn das elektrische Signal der Impulsinjektions-Steuerungseinrichtung verschwindet und der Anker des Impuls-Magnetventils zurückgesetzt wird. Der Auslass der hinteren Kammer wird geschlossen, und der Druck der hinteren Kammer steigt an, um die Membran zum Schließen des Ventilauslasses zu bringen, und das Impuls-Magnetventil befindet sich im "geschlossenen" Zustand.

Produktmerkmale:
1. Fester Kern und beweglicher Kern (Kolben):
Verwendung von rostfreien und korrosionsbeständigen Materialien mit hoher magnetischer Leitfähigkeit und geringer Remanenz, um eine dauerhafte und intelligente Funktion der Ankerbaugruppe zu gewährleisten.

2. Führungsrohr (Kolbenrohr):
Optionen aus Messing und Edelstahl, Gütegrad H62 oder SUS304;
Wandstärke von 0,25 bis 2,5 mm, andere können angepasst werden;
Arten von Schweißverfahren zur Aufnahme verschiedener Arbeitsdrücke, wie z. B. Laserschweißen, Lichtbogenschweißen, Silberlöten. Die Bearbeitung direkt aus dem vollen Massivstab ist ebenfalls möglich.

3. Feder:
Rostfreier Edelstahl SUS304 mit guter Wiederherstellungsleistung.

4. Dichtungen:
Optionen aus NBR, HNBR, FKM, EPDM, PTFE, Materialien in Lebensmittelqualität, willkommen zu Ihren anderen Anforderungen.

5. Abschirmring:
Material aus Kupfer und Silber verfügbar.

6. Unterlegscheibe und Sicherungsmutter können bei Bedarf bereitgestellt werden.
