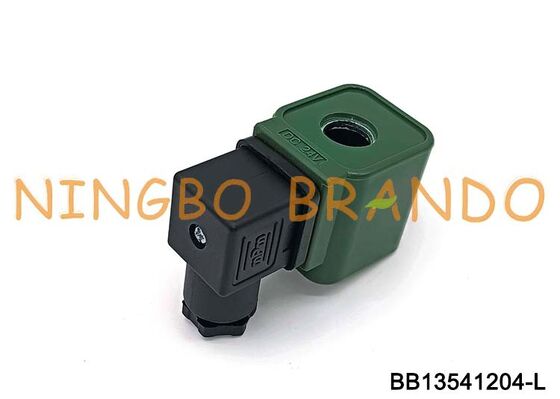

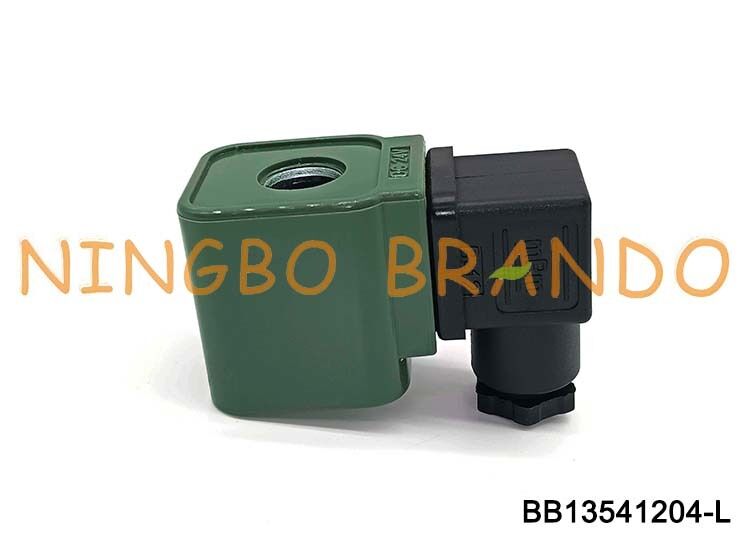

24VDC DMF-Serie Alte Version Pulsventil Spulen 24V DC24V

24VDC DMF Serie Alte Version Impulsmagnetventil-Spulensolenoid 24V DC24V

Diese Spule kann in allen Serien der alten Version des SBFEC-Impulsventils verwendet werden, wie z. B. DMF-Z-Serie Winkel-Membranventile mit Gewinde, DMF-Y-Serie Eingebettete Membranventile, DMF-ZM-Serie Winkel-Membranventile mit Überwurfmutter und DMF-T-Serie Gerade Membranventile. Der bewegliche Eisenkern in der Magnetventilspule zieht die Bewegung der Spule an, wenn das Ventil erregt wird, wodurch der Ventilkörper bewegt und somit der Leitungszustand des Ventils verändert wird. Die Eingabe ändert sich mit der Position des Eisenkerns. Wenn die Induktivität klein ist, erhöht sich der durch die Spule fließende Strom.

Lochgröße: 13,5 mm
Höhe: 41,2 mm
Breite: 36,0 mm
Spannungen: AC220V, DC24V
Leistung: 25VA, 20W
Anschlusstyp: DIN43650A
Schutzart: IP65
Isolationsklasse: F, H
Drahtmaterial: Kupfer
Anwendung: BFEC Alte DMF Serie Impulsventil

Abmessungen der BFEC Typ Magnetimpulsventilspule:

Spezifikation der DMF Serie Magnetspulen-Reparatursätze:

Anwendungsbeispiel:

Häufige Probleme der elektromagnetischen Impulsventilspule
Die Spule des elektromagnetischen Impulsventils ist durchgebrannt. Die Verkabelung des elektromagnetischen Impulsventils kann entfernt und mit einem Multimeter gemessen werden. Wenn es offen ist, ist die Spule des elektromagnetischen Impulsventils durchgebrannt. Es ist jedoch verbrannt, daher ist es notwendig, das Eindringen von Regenwasser in das Magnetventil zu verhindern. Am Ende ist die Feder zu steif, die Reaktionskraft zu groß, die Windungen der Spule sind zu gering und die Saugkraft reicht nicht aus, und die Spule kann durchbrennen.

Wenn sich die Spule des Magnetventils im Betriebszustand (erregt) befindet, wird der Eisenkern angezogen, um einen geschlossenen Magnetkreis zu bilden. Das heißt, wenn die Induktivität im maximalen Zustand ist. Die Erwärmung ist normal, aber der Eisenkern kann beim Einschalten nicht reibungslos angezogen werden, die Spuleninduktivität wird reduziert, die Impedanz wird reduziert und der Strom wird entsprechend erhöht. Dies führt dazu, dass der Spulenstrom zu groß ist und die Lebensdauer beeinträchtigt wird. Er kann nicht einmal normal vollständig angezogen werden, so dass sich die Spule oft in einem Zustand geringerer Impedanz als normal befindet, wenn sie erregt wird, was der Faktor der Spule sein kann.

Produktmerkmale:
1. Verwendung hochwertiger Drähte mit UL-Zulassung;
2. Verwendung hochwertigen magnetischen Materials mit geringem Kohlenstoffgehalt;
3. Verwendung hochwertiger Gehäusematerialien wie PA66, PBT, PPS, BMC usw.;
4. Die Isolationsklasse kann B, F, H, N, C sein;
5. Die Schutzart kann IP65, IP67 & IP69K sein;
6. Wir bieten auch spezielle Spulen wie explosionsgeschützte Spulen, wasserdichte Spulen usw. an;
7. Wenn Sie spezielle Anforderungen haben, können Sie sich gerne an uns wenden.
