Magnetventil Danfoss Typ EVR 6 NC Flare 1/2'' SAE 220VAC

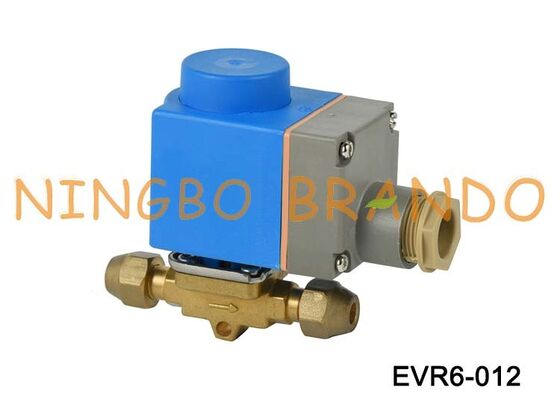

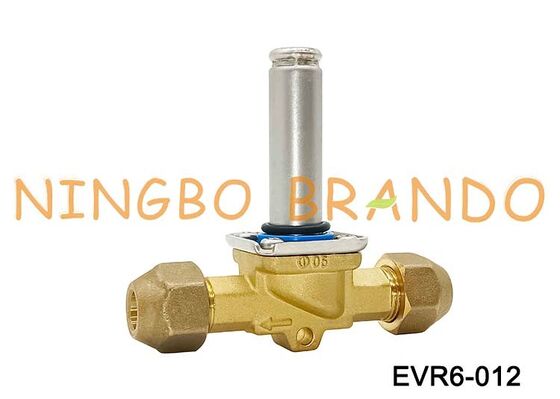

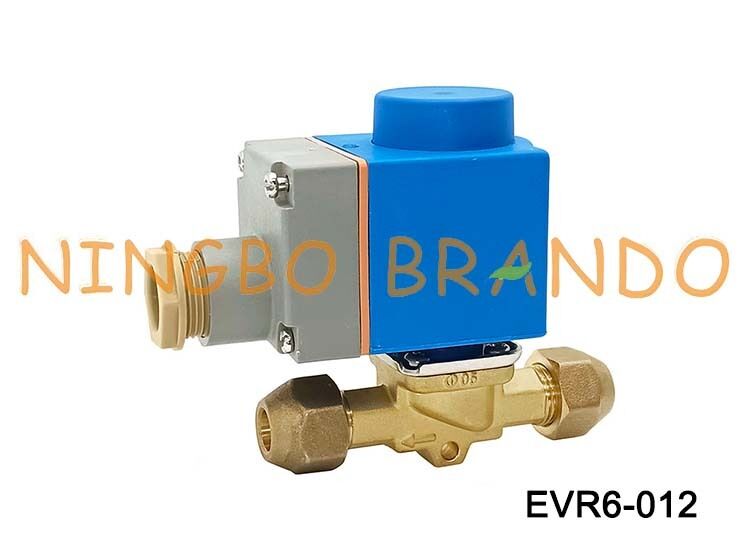

Abgebildet ist ein Danfoss-Magnetventil vom Typ EVR 6, 1/2'' (12,8 mm) SAE-Bördelanschlussgröße, 2-Wege-Öffner, 12 V DC, 24 V DC, 24 V AC, 110 V AC, 220 V AC-Spannungen (andere Spannungen können angepasst werden), Bestellcode: 032F8079.
Ein Magnetventil ist ein elektronisch betriebenes Gerät. Das Ventil wird üblicherweise als Ersatz für ein manuelles Ventil oder dort verwendet, wo eine Fernbedienung wünschenswert ist. Ein Magnet wird durch Öffnen und Schließen einer Öffnung in einem Ventilkörper betätigt, die den Durchfluss durch das Ventil ermöglicht oder verhindert. Die Öffnung wird mithilfe eines Kolbens geöffnet oder geschlossen, der durch Erregen der Spule in einem Hülsenrohr angehoben oder abgesenkt wird. Die Unterseite des Kolbens enthält ein kompatibles Dichtungsmaterial, das die Öffnung im Körper verschließt und den Durchfluss durch das Ventil stoppt.
Hauptabmessungen des Magnetventils der EVR-Serie:
Modell
Portgröße
H1
H2
L
L2
SAE (Flare)
ODF (Lötmittel)
Zoll
mm
mm
mm
mm
mm
EVR 3
EVR 3
1/4''
6
14
71
102
7
EVR 3
EVR 3
3/8''
10
14
73
117
10
EVR 6
EVR 6
3/8''
10
14
79
111
10
EVR 6
EVR 6
1/2''
12.8
14
79
127
10
EVR 10
EVR 10
1/2''
12.8
16
79
127
10
EVR 10
EVR 10
5/8''
16
16
79
160
12
EVR 15
5/8''
16
19
86
176
12
EVR15
7/8''
22
19
86
176
17
EVR 20
7/8''
22
20
90
191
17
EVR 20
1 1/8''
28.8
20
90
214
22
EVR 22
1 3/8''
35
20
90
281
25
EVR 25
1 1/8''
28.8
38
138
256
22
EVR25
1 3/8''
35
38
138
281
25
EVR 32
1 3/8''
35
47
111
281
25
EVR 32
1 5/8''
42
47
111
281
29
EVR 40
1 5/8''
42
47
111
281
29
EVR 40
2 1/8''
54
47
111
281
34
Produktvideo des Danfoss-Magnetventils EVR 6 3/8'':
Bestellcode für EVR-Lötanschlüsse, normalerweise geschlossen (NC) – separate Ventilkörper:
Bestellcode für EVR-Bördelanschlüsse, normalerweise geschlossen (NC) – separate Ventilkörper:
