Magnetventil Danfoss Typ 1-3/8'' Evr25 Odf 220VAC 24VDC

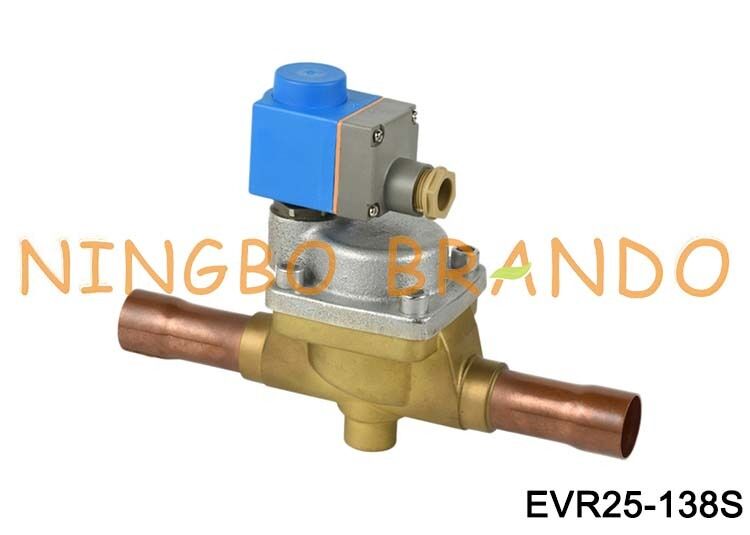

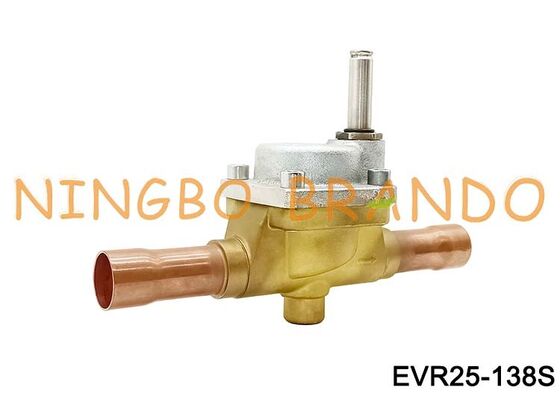

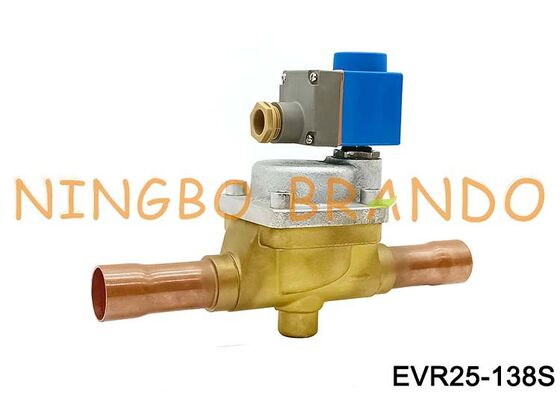

Abgebildet ist ein Danfoss-Magnetventil vom Typ EVR 25, 1 3/8'' (35 mm) ODF-Lötanschlussgröße, 2-Wege-Öffner, 12 V DC, 24 V DC, 24 V AC, 110 V AC, 220 V AC-Spannungen (andere Spannungen können angepasst werden), Bestellcode: 032F2207, 032L2207. EVR-Magnetventile sind für HFC, CFC und HCFC geeignet. Der Temperaturbereich für das Medium beträgt -40 °C bis +105 °C. Die unten aufgeführten Ventile sind vom Typ „normalerweise geschlossen“. Auf Bestellung sind auch „normalerweise offene“ Ventile erhältlich. Wenn eine Auswahl an Gehäusegrößen mit gleichen Anschlüssen besteht, überprüfen Sie bitte die Betriebsanforderungen, um eine korrekte Auswahl sicherzustellen. Magnetventile werden OHNE Spulen geliefert. Spulen bitte separat bestellen.
Hauptabmessungen des Magnetventils der EVR-Serie:
Modell
Portgröße
H1
H2
L
L2
SAE (Flare)
ODF (Lötmittel)
Zoll
mm
mm
mm
mm
mm
EVR 3
EVR 3
1/4''
6
14
71
102
7
EVR 3
EVR 3
3/8''
10
14
73
117
10
EVR 6
EVR 6
3/8''
10
14
79
111
10
EVR 6
EVR 6
1/2''
12.8
14
79
127
10
EVR 10
EVR 10
1/2''
12.8
16
79
127
10
EVR 10
EVR 10
5/8''
16
16
79
160
12
EVR 15
5/8''
16
19
86
176
12
EVR15
7/8''
22
19
86
176
17
EVR 20
7/8''
22
20
90
191
17
EVR 20
1 1/8''
28.8
20
90
214
22
EVR 22
1 3/8''
35
20
90
281
25
EVR 25
1 1/8''
28.8
38
138
256
22
EVR25
1 3/8''
35
38
138
281
25
EVR 32
1 3/8''
35
47
111
281
25
EVR 32
1 5/8''
42
47
111
281
29
EVR 40
1 5/8''
42
47
111
281
29
EVR 40
2 1/8''
54
47
111
281
34
Produktvideo des Danfoss-Magnetventils EVR 25 1 1/8'':
Bestellcode für EVR-Lötanschlüsse, normalerweise geschlossen (NC) – separate Ventilkörper:
Bestellcode für EVR-Bördelanschlüsse, normalerweise geschlossen (NC) – separate Ventilkörper:
