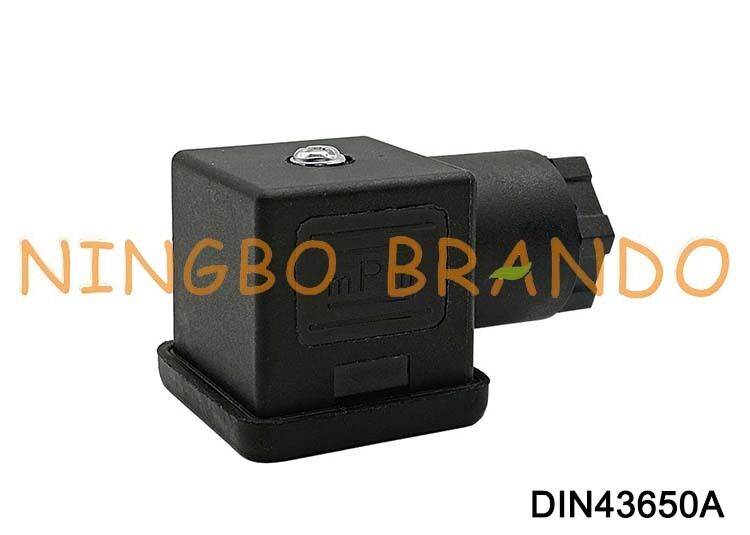

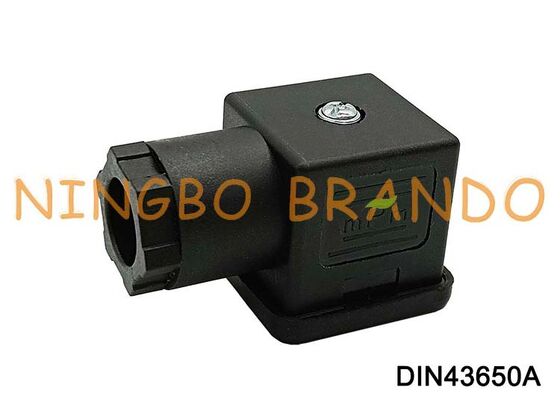

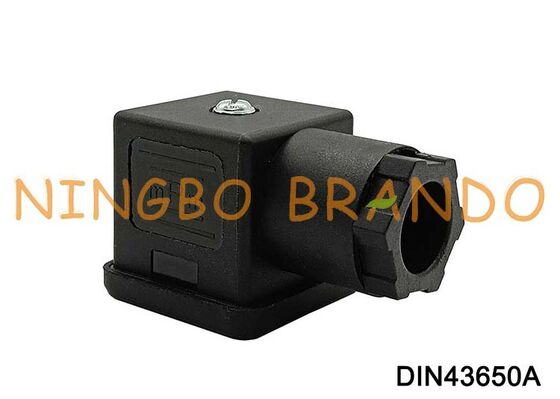

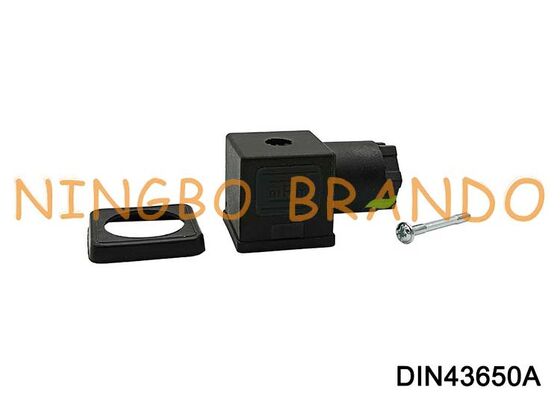

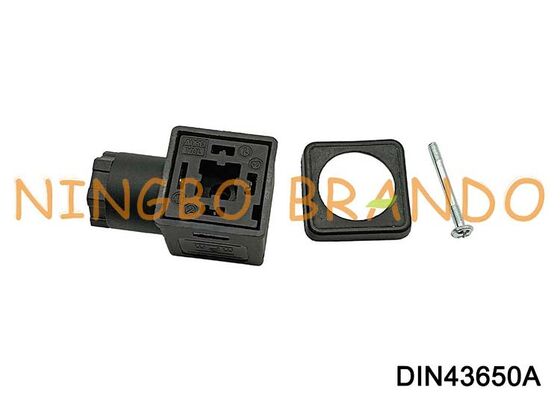

DIN43650A Magnetspulenstecker 18 mm 3 PIN DIN 43650 Typ A

DIN43650A Elektromagnetische Spulenanschluss 18mm 3 PIN DIN 43650 Typ A

DIN 43650 Form A-Anschlüsse sind 30 mm Quadrat, 3-Pin + Erdung elektrische Anschlüsse (auch als ISO 4400 oder EN 175301-803 bekannt), die für industrielle Magnetventile, hydraulische/pneumatische Steuerungen,und DrucksensorenMit einem Abstand von 18 mm zwischen den Pins bieten sie sichere, oft IP65/IP67-wasserdichte Verbindungen für 12V-220V-Systeme.

Schlüsselmerkmale und Spezifikationen:
Formular A: Anhand der 30 mm quadratischen Basis und der U-förmigen Nadeln gekennzeichnet.

Abstand: Abstand von Pin 1 bis Pin 2 beträgt 18 mm.

Konfigurationen: 2+Boden oder 3+Boden (PIN #3 wird häufig für Boden oder neutral verwendet).

Schutz: IP65/IP67 für Feuchtigkeits- und Staubschutz, wesentlich für raue Industrieumgebungen.

Optionen: Erhältlich mit eingebauten LED-Anzeigen, Überspannungsunterdrückung und vorverkabelten Kabeln.

Kompatibilität: Weit verbreitet bei hydraulischen Magnetimpulsventilen und pneumatischen Luftventilen.

Industrielle Anwendungsfälle:

Solenoidventile: In automatisierten Maschinen, Fabrikautomation und Flüssigkeitssteuerung verwendet.

Hydraulik und Pneumatik: Häufig in mobilen Baumaschinen und mobiler Hydraulik.

Sensoren und Schalter: Für Druckschalter, optische Sensoren und Näherungsschalter verwendet.

Marine: Anwendungen in Schiffsgeräten

Abmessungen und Daten des Elektrokopfanschlusses:

Anschluss nach DIN 43650A:

Abmessung	DIN-Typ	DIN 43650 Formular A
	Entfernung	18 mm
	Formular	2 + 1 GND, 3 + 1 GND
	Schutz Klasse	IP65
	Arbeiten Spannung	AC380V, DC300V
	Befestigungsschraube	M3x28
	Nennstrom	10A
	Kontaktwiderstand	≤ 5mΩ
	Maximaler Leiterbereich	3x1,5 mm2

Anschluss nach DIN 43650B:

Abmessung	DIN-Typ	DIN 43650 Formular B
	Entfernung	11 mm
	Formular	2 + 1 GND, 3 + 1 GND
	Schutz Klasse	IP65
	Betriebsspannung	AC380V, DC300V
	Befestigungsschraube	M3x30
	Nennstrom	10A
	Kontaktwiderstand	≤ 5mΩ
	Maximaler Leiterbereich	3x1,5 mm2

Anschluss nach DIN 43650C:

Abmessung	DIN-Typ	DIN 43650 Formular C
	Entfernung	9.4 mm
	Formular	2 + 1 GND, 3 + 1 GND
	Schutzklasse	IP65
	Betriebsspannung	AC380V, DC300V
	Befestigungsschraube	M3x25
	Nennstrom	10A
	Kontaktwiderstand	≤ 5mΩ
	Maximaler Leiterbereich	3x1,5 mm2

Häufige Fragen:

Was sind die Vorteile der Verwendung von DIN Connector?

Anstatt die Grommet-Blei-Drähte zu verwenden, hat die Spule die Spitzen oder Stifte, um einen Standard-DIN-Anschluss zu verbinden.Die Spule wird eine männliche Verbindung haben und der Stecker, der an die Spule anschließt, ist ein weiblicher SteckerDie Vorteile des DIN-Anschlusses liegen darin, dass er einen schnellen Ventil- oder Spulenwechsel ermöglicht.

Was ist IP65?

Die Einstufungen für den Einstiegsschutz (IP) werden vom Europäischen Ausschuss für elektrotechnische Normung (CENELEC) entwickelt (NEMA IEC 60529 Grade des Schutzes durch Gehäuse - IP-Code).Angabe des Umweltschutzes, den das Gehäuse bietet.

Die IP-Bewertung hat in der Regel zwei (oder drei) Zahlen:

1) Schutz vor festen Gegenständen oder Materialien

2) Schutz vor Flüssigkeiten (Wasser)

3) Schutz vor mechanischen Schlägen (häufig weggelassen, die dritte Nummer ist nicht Teil der IEC 60529)
