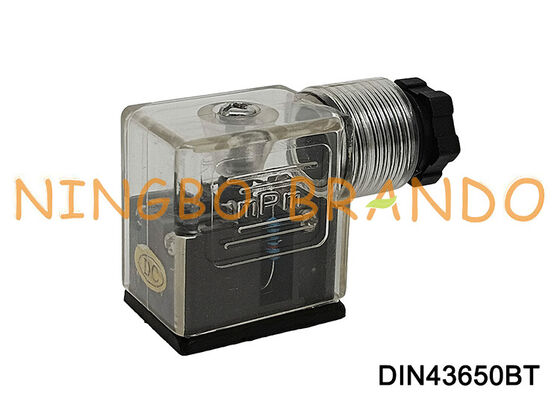

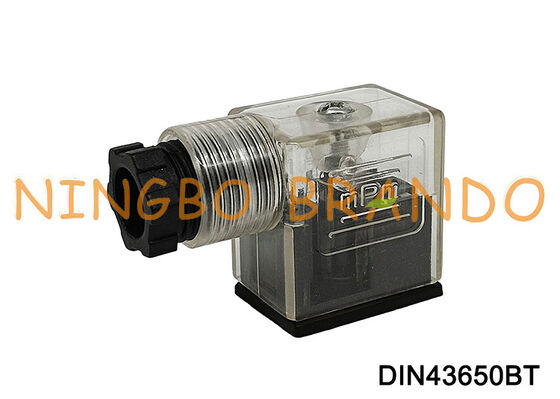

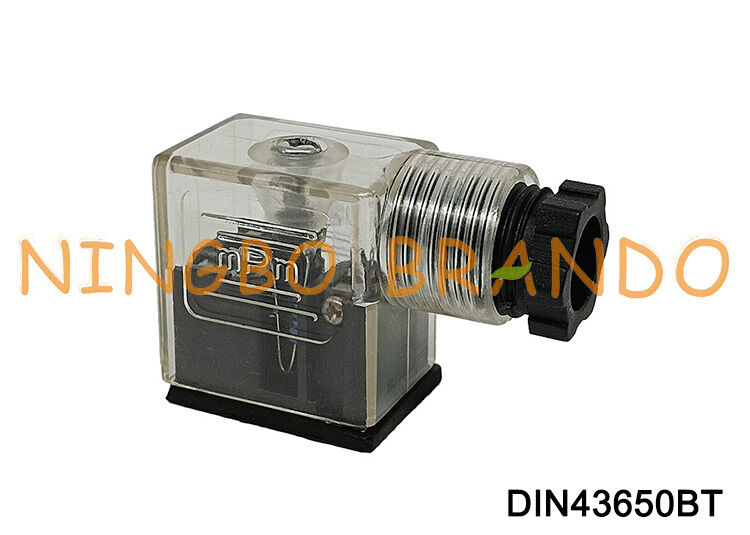

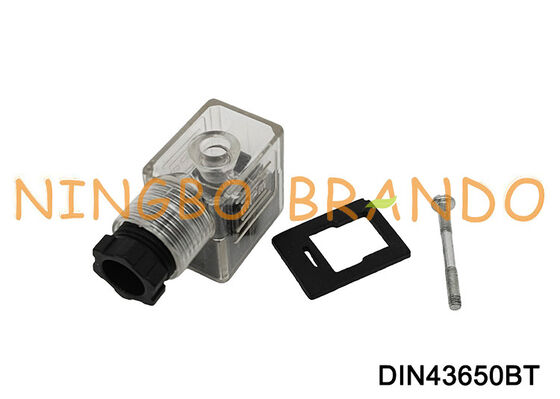

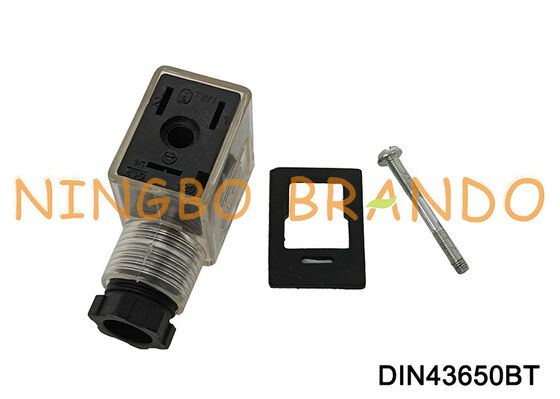

DIN43650B Magnetventilspulenanschluss 11 mm transparent DIN 43650 Typ B

DIN43650B Magnetventilspulenanschluss 11 mm transparent DIN 43650 Typ B

Brando bietet eine Reihe rechteckiger DIN 43650-Steckverbinder an. Unsere DIN 43650-Steckverbinder umfassen die Formen A, B und C. Brando DIN 43650-Steckverbinder werden typischerweise in hydraulischen, pneumatischen und elektromagnetischen Aktuatoren sowie Sensoren verwendet. Diese robusten Rechtecksteckverbinder erfüllen die Anforderungen des harten Praxisalltags in jeder Form (Typ A/B/C).

Hauptmerkmale des Steckverbinders:

1. Erhältlich in 2+PE und 3+PE.
2. Erhältlich als vor Ort montierbares Kabel oder als geformtes Kabel.
3. Einfache Montage durch großen Kabelanschlussraum – PG9, PG11, M16.
4. Schutzklasse bis IP68.
5. Erhältlich mit oder ohne Elektronikeinsatz, einschließlich LEDs, Varistoren und Dioden.
6. Aufnahme verschiedener Kabellängen.

Abmessungen und Daten des Magnetspulensteckers:

DIN 43650A-Stecker:

Dimension	DIN-Typ	DIN 43650 Form A
	Distanz	18mm
	Bilden	2+1GND, 3+1GND
	Schutz Klasse	IP65
	Arbeiten Stromspannung	AC380V, DC300V
	Befestigungsschraube	M3x28
	Nomineller Strom	10A
	Kontaktwiderstand	≤5mΩ
	Abschnitt „Max. Dirigent“.	3x1,5mm²

DIN 43650B-Stecker:

Dimension	DIN-Typ	DIN 43650 Form B
	Distanz	11mm
	Bilden	2+1GND, 3+1GND
	Schutz Klasse	IP65
	Arbeitsspannung	AC380V, DC300V
	Befestigungsschraube	M3x30
	Nomineller Strom	10A
	Kontaktwiderstand	≤5mΩ
	Abschnitt „Max. Dirigent“.	3x1,5mm²

DIN 43650C-Stecker:

Dimension	DIN-Typ	DIN 43650 Form C
	Distanz	9,4 mm
	Bilden	2+1GND, 3+1GND
	Schutzklasse	IP65
	Arbeitsspannung	AC380V, DC300V
	Befestigungsschraube	M3x25
	Nomineller Strom	10A
	Kontaktwiderstand	≤5mΩ
	Maximaler Dirigentenbereich	3x1,5mm²

FAQ:

Welche Vorteile bietet die Verwendung eines DIN-Steckers?

Anstatt die Tüllen-Anschlussdrähte zu verwenden, verfügt die Spule über Zinken oder Stifte zum Anschluss eines Standard-DIN-Steckers. Daher verfügt die Spule über einen Steckeranschluss und der Stecker, der mit der Spule verbunden ist, ist ein Buchsenanschluss. Der Vorteil des DIN-Steckers besteht darin, dass er einen schnellen Ventil- oder Spulenaustausch ermöglicht. Dennoch verfügt es über hervorragende Isoliereigenschaften und ist gut für die Wasserdichtigkeit.

Wofür werden Magnetsteckverbinder nach DIN 43650 verwendet?
Magnetsteckverbinder nach DIN 43650 eignen sich für den Einsatz in vielfältigen industriellen Anwendungen wie dem Maschinen- und Werkzeugbau oder der Geräteherstellung. Weitere Anwendungen umfassen die Erleichterung der Strom- und Signalübertragung in Magnetventilen, Temperatursensoren und Druckwandlern.

Produktvideo des DIN43650B-Magnetventilsteckers:
