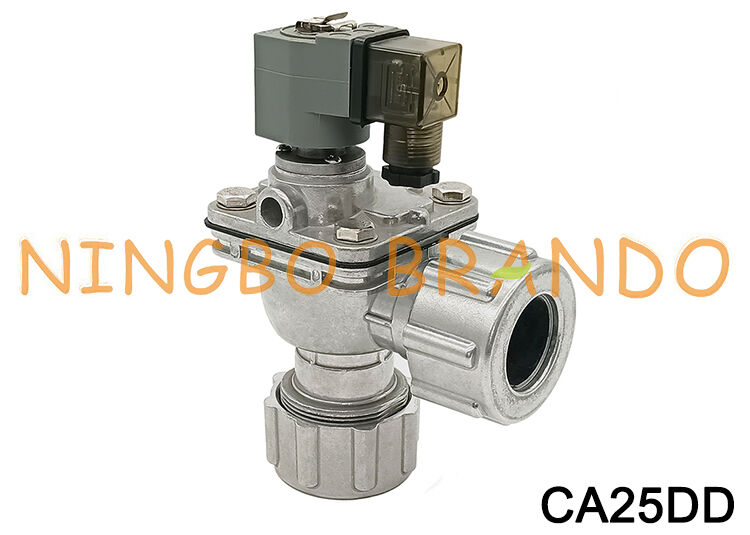

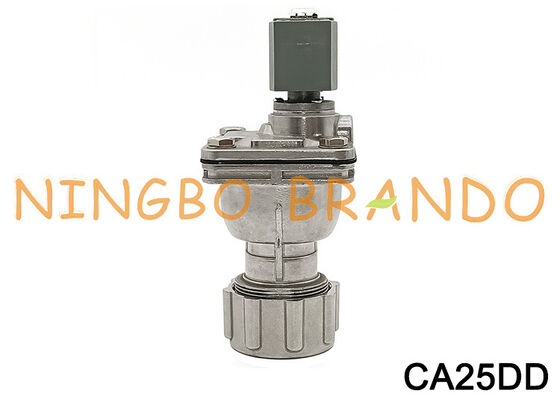

CA25DD Magnetmembranventil 1'' Ersatz-Staubsammelventile

CA25DD Magnetventil mit Membran 1'' Ersatz-Staubfilterventile

Das CA25DD (oder Goyen Typ CA25DD) ist ein Hochleistungs-Impulsventil mit Membran und 1 Zoll Anschluss, das häufig in industriellen Staubabscheidern und Schlauchfilterreinigungsanlagen eingesetzt wird.

Wichtige Spezifikationen & Merkmale

Typ: Impulsventil mit Membran und integriertem Magnetventil.

Anschluss / Design: Ausgestattet mit DD-Serie Klemmkupplungsenden (Dresser Nut Design) für eine schnelle, werkzeuglose Installation direkt auf glattwandigen Rohr-Gebläserohren ohne Außengewinde.

Anschlussgröße: 1 Zoll (25 mm).

Anwendung: Wird in Rückwärtsimpuls-Filterreinigungssystemen eingesetzt, um Staubablagerungen von Filterbeuteln, Patronen oder Hüllenfiltern zu entfernen.

Spannungsoptionen: Üblicherweise in verschiedenen Spannungen für die Magnetspule erhältlich, darunter 110V AC, 240V AC, 24V AC und 12V/24V DC.

Reparatursätze: Standard-Ersatzmembran-Reparatursätze (z. B. K2501 / K2500 Serie)

Abmessungen des CA25DD Goyen Typ Impulsventils:

Technische Daten der Dresser Nut Impulsventile:

Video des CA25DD Goyen Typ Impulsventils:

Weitere Goyen Typ Impulsventile zur Auswahl:

       Gewindetyp                   Eintauchtyp                Dresser Nut Typ             Flanschtyp

          RCA Serie                          Magnetspule                Ankerbaugruppe            Impulssteuerung

Funktionsprinzip:

Das elektromagnetische Impulsventil besteht aus einem elektromagnetischen Pilotoperator, einer Membran und einem Ventilkörper. Aufgrund des Druckunterschieds auf beiden Seiten der Membran wird die Membran fest gegen den Ventilauslass gedrückt, um das Ventil im "geschlossenen" Zustand zu halten.

Wenn das Ventil durch ein elektrisches Signal vom Controller angesteuert wird, bewegt sich der elektromagnetische Anker, um die Auslassöffnung des hinteren Hohlraums zu öffnen.

Die Druckluft im hinteren Hohlraum strömt aus, um den Druck abzulassen, und die unter Druck stehende Luft im vorderen Hohlraum drückt die Membran nach oben, um den Hauptauslass des Ventils zu öffnen. Dann öffnet sich das elektromagnetische Impulsventil und beginnt zu blasen.

Wenn das Signal verschwindet, arbeitet die Feder sofort, um den Pilotoperator in seine ursprüngliche Position zurückzubringen und die Auslassöffnung zu schließen. Die Membran schließt den Durchgang durch die Wirkung des Drucks im vorderen Hohlraum und der Feder. Das Impulsventil stoppt das Blasen.

Die Öffnung in der Membran dämpft den Luftstrom, wenn der Anker zum Druckablass angehoben wird. Wenn das Auslassloch geschlossen ist, füllt sich das Druckgas in den vorderen Hohlraum, um den Durchgang durch die Membran zu schließen. Das Impulsventil stoppt das Blasen.
