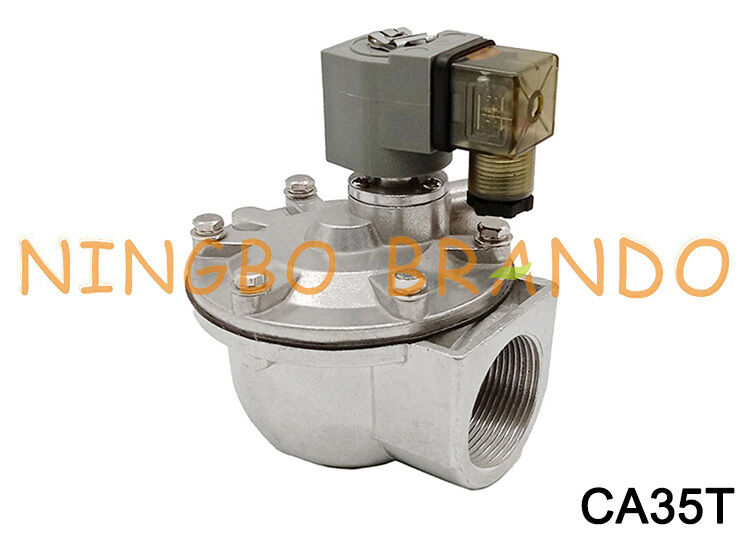

Das CA35T ist ein 1,5-Zoll- (1-1/2") Gewinde, Hochleistungs-Rechteck-Impuls-Jet-Ventil. Es verarbeitet höhere Luftmengen als die kleineren CA20T und CA25T Modelle,für größere Filterreihen in industriellen Staubsammelsystemen geeignet.
Schlüsselmerkmale
Portgröße: 1-1/2" (DN40) weibliche Gewinde (NPT oder BSP).
Körpermaterial: Druckguss aus Aluminiumlegierung und Abdeckung mit Festkörpern aus Edelstahl.
Ventilstruktur: 90° rechtwinklig, einstufig, doppelt diaphragmatisch für schnelle Öffnungs- und Schließzyklen.
Aktivierung: Integrierte Magnetkopplung (CA-Vorwort = direkt montierte Magnetkoppel; RCA-Vorwort = Fernbedienung durch Luftpiloten).
Betriebsdruck: 0,3 bis 0,86 MPa / 5 bis 125 PSI (3,5 bis 8,6 bar).
Die Diaphragma-Optionen:
NBR (Nitril): Standardbereich von -40 °C bis 82 °C (-40 °F bis 180 °F).
Viton (FKM): Hochtemperatur-/chemische Option, -29°C bis 232°C (-20°F bis 450°F).
Solenoidspannungsoptionen: 24 V Gleichspannung, 110/120 V Wechselstrom und 220/230 V Wechselstrom (50/60 Hz).
Allgemeine Anwendungen und Wartung
Anwendungen: Schwerlaststoffeinsammler, Asphaltanlagen, Bergbaubetriebe, Stromerzeugungshäuser und große Kartuschen-Sammelanlagen.
Neubau- / Ersatzkits: Die Doppeldiaphragmenanlage verwendet typischerweise ein Kit K3500 (NBR-Standard) oder K3501 (Viton-Hochtemperatur), das sowohl Primär- als auch Sekundärdiaphragmen, Federn und Dichtungen enthält.
Technische Daten für Pulsstrahlventile mit rechten Winkel:
Integraler Pilotmodell Nr.
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Modell Nr. der Fernsteuerung
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Größe der Öffnung
(mm)
15
20
25
35
45
50
62
76
Portgröße
(Zoll)
1/2 Fuß
3/4 Fuß
1'
1-1/2"
1-1/2"
2'
21⁄2 Fuß
3'
Anzahl der Zwerchfläche
1
2
Arbeitsdruck
5 bis 125 PSI
Spannung
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein:
Material der Zwerchfläche
NBR (Standard), FKM (Option)
Körpermaterial
Aluminium (Druckguss)
Ventilstruktur
Rechtswinkel (Ausgang ist 90° zum Einlass)
Abmessungen des Pulsklemmens CA35T des Typs Goyen:
Video von CA35T Goyen-Pulsstrahlventil:
Detaillierte Bilder von Goyen-Pulsstrahlventilen:
Weitere Goyen-Pulsventile zur Auswahl:
Gewindeartiger Typ Immersions-Typ Kommode-Nuss-Typ Flansch-Typ
