CA76T 3 Zoll rechtwinkliges Magnetventil K7600 K7601 Pneumatisches Impulsstrahlventil

CA76T 3-Zoll-Rechtswinkel-Solenoidventil K7600 K7601 Pneumatisches Pulsstrahlventil

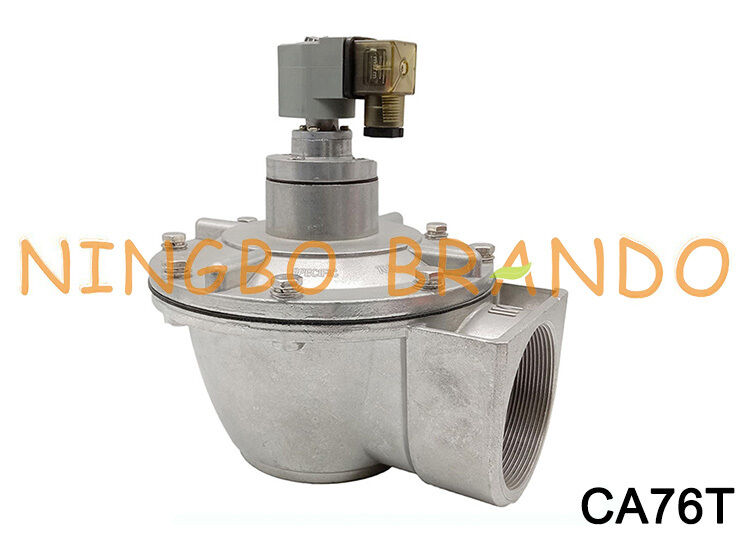

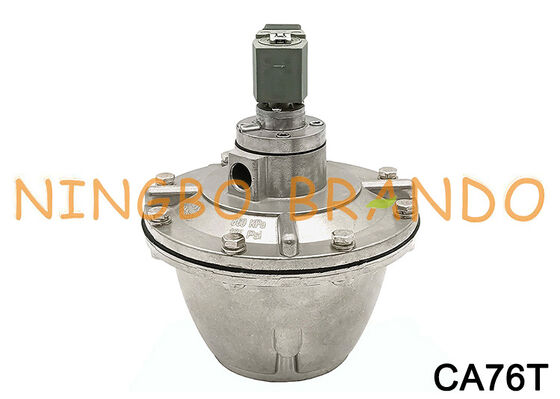

Ein CA76T ist ein 3 Zoll (76 mm) gedrehtes integriertes Pilot-Impulsstrahl-Diaphragma-Ventil für große industrielle Rückspulsstrahl-Staubsammelsysteme, Baghouses und Kartuschenfiltergeräte.
Das Präfix "CA" bezeichnet einen integrierten Magnetpiloten, der direkt auf dem Ventil montiert ist, während das Suffix "T" die Standard-Gewinde-Eingangs- und -Ausgangssperren angibt.

Wichtige technische Spezifikationen
Portgröße und Verbindung: 3-Zoll- (76 mm) Gewinde (erhältlich in NPT- oder BSP-/G-Gewinden).
Struktur: Rechtswinkliges Design (90° Versatz zwischen Einlass und Auslass) mit einer Doppeldiaphragma-Einrichtung für eine hohe Luftzufuhr und eine ultraschnelle Öffnungs-/Schließreaktion.
Betrieb: Ein integriertes Magnetventil.
Zu den gängigen Spannungen gehören 24V Gleichspannung, 24V Wechselstrom, 110V/120V Wechselstrom und 220V/240V Wechselstrom (z. B. Standardmodelle wie CA76T010-300 oder CA76T010-305).
Körpermaterial: Druckguss Aluminiumlegierung.
Diaphragmmaterial: Standard Nitril/Buna-N (NBR) für normale Umgebungstemperaturen (-40 °C bis 82 °C / -40 °F bis 180 °F) oder Viton (FKM) für hohtemperaturen/harten chemischen Betrieb (bis zu 232 °C / 450 °F).

Gemeinsame Ersatzteile und Instandhaltungsteile
Diaphragma-Reparatur-Kits: Verwendet Goyen Typ 3 "Doppel-Diaphragma-Wiederaufbau-Kits, speziell Modell K7600 (oder K7604 für Hochtemperatur Viton).

Technische Daten für Pulsstrahlventile mit rechten Winkel:

Abmessungen des Goyen-Pulsventils CA76T:

Weitere Goyen-Pulsventile zur Auswahl:

T-Serie	DD-Serie	FS-Serie	MM-Serie
RCA-Serie	Solenoid-Spule	Elektromagnetische Befestigungen	Zwerchfell
