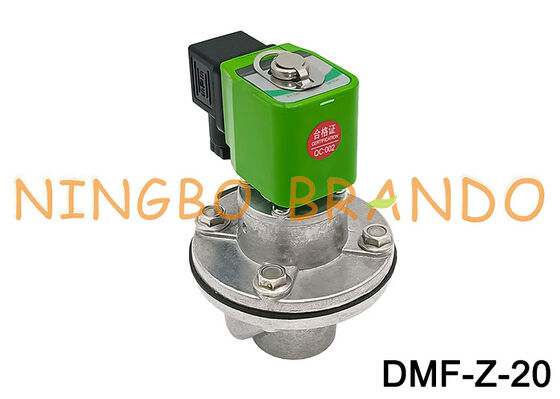

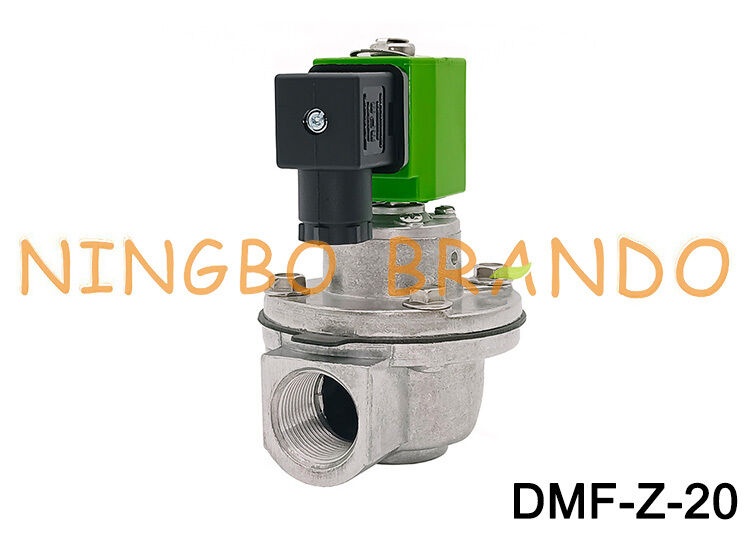

DMF-Z-20 DC24V AC220V Staubsammler, rechtwinkliges Impulsventil, Luftventil

DMF-Z-20 DC24V AC220V Staubabscheider-Winkel-Impulsventil Luftventil

Das DMF-Z-20 ist ein 3/4-Zoll (DN20) rechtwinkliges elektromagnetisches Impulsstrahlventil, das für die Rückwärtsimpulsreinigung in Schlauchfilter- und industriellen Staubabscheidersystemen entwickelt wurde. Der Einlass und Auslass sind im 90°-Winkel angeordnet, was es für den Anschluss eines Lufttanks/Verteilers an ein Blasrohr geeignet macht.

Das DMF-Z-20 verwendet einen integrierten elektromagnetischen Pilot zur Steuerung des Membrans.

Während eines Impulsreinigungszyklus:

1. Der Impulsgeber aktiviert die Magnetspule.
2. Der Pilot entlastet den Druck aus der Membrankammer.
3. Die Druckdifferenz bewirkt, dass sich die Membran schnell öffnet.
4. Druckluft wird durch den Auslass in Richtung des Blasrohrs freigesetzt.
5. Wenn das elektrische Signal endet, schließt der Pilot.
6. Der Druck baut sich in der Membrankammer wieder auf und die Membran kehrt in die geschlossene Position zurück.

Der 90°-Strömungspfad ist das Hauptstrukturmerkmal der Z-Serie und sollte bei der Auslegung des Luftverteilers und der Blasrohrverbindung berücksichtigt werden.

Technische Daten von  Z Typ Rechtwinklige Impulsstrahlventile:

Abmessungen des BFEC-Impulsstrahlventils DMF-Z-20:

Weitere BFEC-Impulsventile zur Auswahl:

           Rechtwinkliger Typ                         Schnellmontagetyp                         Untertauchtyp

            Membran                     Magnetspule                  Ankerbaugruppe            Impulsgeber
