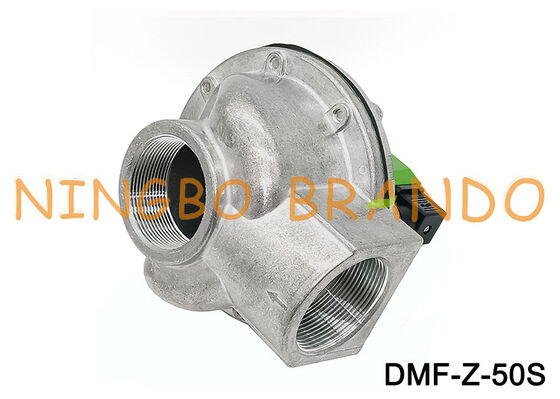

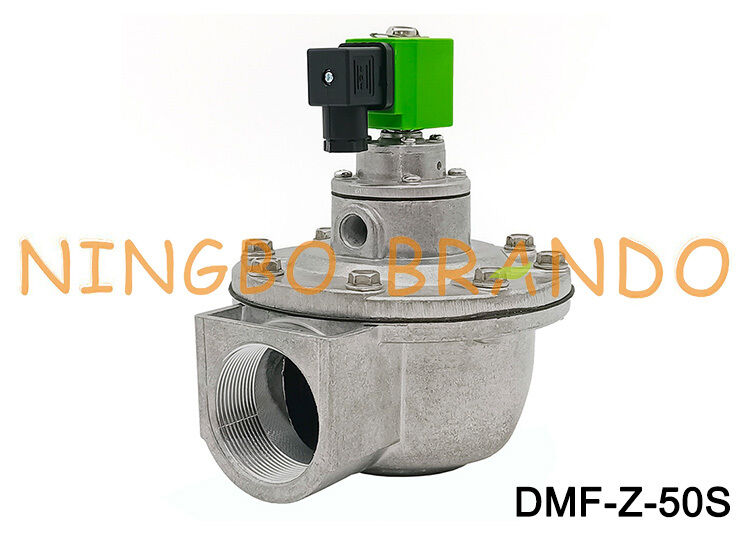

DMF-Z-50S G2 Zoll rechtwinkliges pneumatisches Impuls-Magnetmembranventil AC220V DC24V

DMF-Z-50S G2 Zoll Rechtswinkel Pneumatischer Pulspulssolenoiddiaphragmaventil AC220V DC24V

DMF-Z-50S ist ein 2-Zoll- (DN50) rechtwinkliges elektromagnetisches Pulssprengventil, das für die Umkehrpulspflege in industriellen Staubsammlern und Baghouse-Systemen entwickelt wurde.Es verwendet eine integrierte Magnetpilot und zwei-Diaphragma-Konfiguration, wobei die Ein- und Ausgangsanlage um 90° angeordnet ist.

Wie DMF-Z-50S funktioniert

DMF-Z-50S verwendet einen integrierten elektromagnetischen Pilot zur Steuerung der beiden Hauptdiaphragmen.

Die Sequenz der Pulsreinigung ist:

1, der Impulsregler versorgt die Magnetspirale.
2Der Pilot entlässt schnell eingeschlossene Luft aus der Membrankammer.
3Die Druckdifferenz verursacht eine Öffnung der Hauptdiaphragma.
4, Druckluft wird durch den 2-Zoll-Ausgang in Richtung des Blasrohrs entladen.
5Wenn das elektrische Signal endet, schließt sich der Pilot.
6Die Luft fließt durch den Durchgang der Zwerchfellblutung, stellt den Druck wieder her und schließt das Ventil.

Die integrierte Pilotkonstruktion soll eine schnelle Öffnung für kurze Druckluftreinigungspulse ermöglichen.

Der Hauptunterschied besteht in der Anlagekonfiguration. Die Z-Serie ist geeignet, wenn die Druckluft-Eingangs- und Blasrohrverbindung eine Anordnung von 90° erfordert,während die Y-Serie für die direkte Montage auf dem Luftkopf ausgelegt ist.

Technische Daten von ZTyp der Pulsstrahlventile mit rechten Winkel:

Abmessungen des DMF-Z-50S-BFEC-Impulsventils:

Video von BFEC-Staubsammler-Impulsventilen:

Weitere BFEC-Pulsventile zur Auswahl:

Richtigen Winkel Typ Schnellmontage Typ Unterwassertyp

Zwischenflächensolenoid-Spule-Rüstungsanordnung Pulsregler
