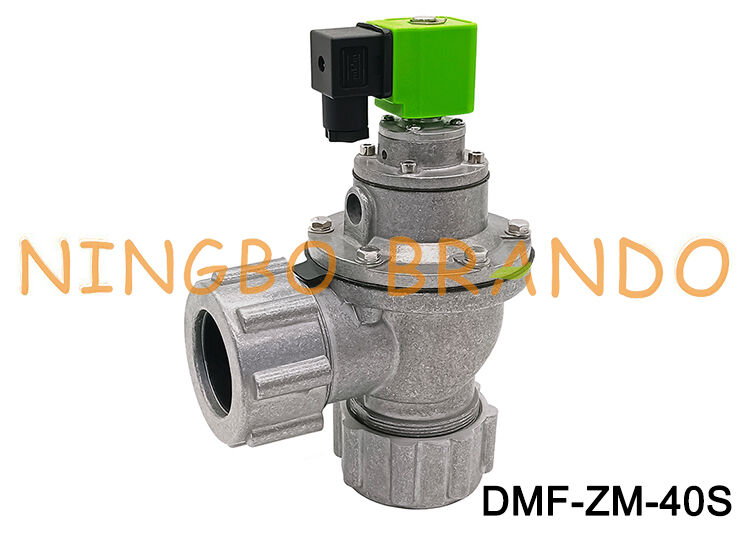

Elektromagnetisches Impulsventil 1,5'' DMF-ZM-40S für Beutelfilter AC220V DC24V

Elektromagnetisches Impulsventil 1,5'' DMF-ZM-40S für Schlauchfilter AC220V DC24V

Das DMF-ZM-40S ist ein Schnellmontage-Impulsventil aus der BFEC/SBFEC-Serie mit einer Nenngröße von 1-1/2" / DN40. Dieses Modell verfügt über eine integrierte Pilot- und Doppelmembranstruktur und eignet sich für Schlauchfilter, Patronenfilter und andere Impulsstrahlreinigungssysteme.

Arbeitsprinzip

Wenn die Impulssteuerung die Magnetspule bestromt, ändert der integrierte Pilotmechanismus den Druck in der Membrankammer.

Die Druckdifferenz bewirkt, dass sich die beiden Hauptmembranen schnell öffnen. Druckluft strömt dann durch den Ø40 mm großen Durchflusskanal und in das Blasrohr, wodurch der Impuls erzeugt wird, der zur Reinigung des Filtermediums von Staub erforderlich ist.

Wenn das elektrische Signal stoppt, schließt der Pilotmechanismus und der Druck über den Membranen stellt sich wieder ein. Die Membranen kehren in ihre geschlossene Position zurück und schließen den Reinigungszyklus ab.

Aus diesem Grund sollte das Impulsventil zusammen mit dem Druck der Druckluft, der Anordnung des Blasrohrs, der Filterfläche und den Einstellungen des Impulsreglers ausgewählt werden und nicht allein nach der Nenngröße des Anschlusses.

Technische Daten von  ZM Typ Impulsventile:

Hauptabmessungen:

Weitere BFEC Impulsventile zur Auswahl:

           Rechtwinkliger Typ                         Schnellmontage-Typ                         Tauchtyp

            Membran                     Magnetspule                  Ankerbaugruppe                Impulsregler
