SMC-Zylinder, Typ CXSM10-50, CXS-Zylinder mit Doppelstangenführung

Produktdetails:

Herkunftsort:	China
Markenname:	BRANDO
Zertifizierung:	None
Modellnummer:	CXSM10 bis 50

Zahlung und Versand AGB:

Min Bestellmenge:	300 Stück
Preis:	Verhandlungsfähig
Verpackung Informationen:	Innenkarton, Karton, Palette
Lieferzeit:	Verhandlung
Zahlungsbedingungen:	T/T, Western Union,
Versorgungsmaterial-Fähigkeit:	100.000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Zylinder mit zwei Stäben	Bohrungsgröße:	10mm
SCHLAGANFALL:	50mm	Portgröße:	M5X0.8
Arbeitsdruck:	0.1 bis 0,7 MPa	Prüfdruck:	10,05 Mpa
Arbeitstemperatur:	-10 bis +60 °C (Kein Gefrieren)	Lagertyp:	Gleitlager
Kissen:	Gummistoßdämpfer	Arbeitsflüssigkeit:	Luft
Hervorheben:	SMC CXSM10-50 , CXSM10-50 Zylinder , SMC Zylinder mit zwei Stäben

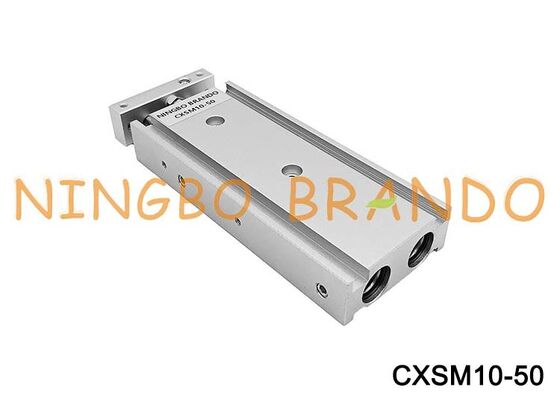

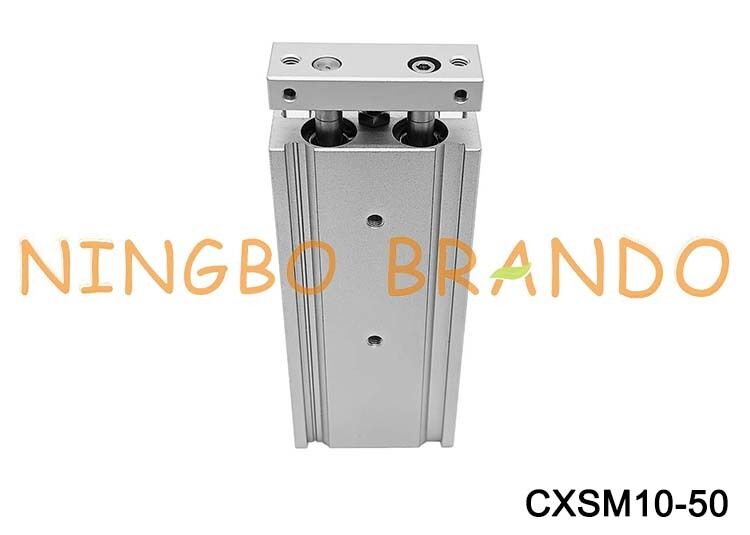

SMC Typ CXSM10-50 Zylinder CXS Zylinder mit doppelter Stange

Der SMC CXSM10-50 ist ein kompakter pneumatischer Zylinder mit zwei Stäbchen aus der CXS-Serie von SMC. Er verfügt über eine 10 mm große Bohrung, einen 50 mm großen Standardschlag und einen Schiebelager-Lenkmechanismus.Bereitstellung einer stabilen linearen Bewegung für Präzisionsautomation und Pick-and-Place-Anwendungen.

Die Doppelstäbe-Konstruktion hilft, der Rotation zu widerstehen und unterstützt eine präzise Bewegung in kompakten Industriemaschinen.Der Zylinder ist für den Druckluftbetrieb ausgelegt und kann in einer kompatiblen automatisierten Anlage verwendet werden., Handling- und Positionierungssysteme.

Hauptmerkmale und Vorteile
Marke: SMC

Modell: CXSM10-50

Serie: CXS

Größe der Bohrung: 10 mm

Schlaglänge: 50 mm

Zylindertyp: Zwei-Stab-geführter Luftzylinder

Typ des Lagers: Gleitlager

Betriebsdruck: 0,1 ∼ 0,7 MPa

Betriebstemperatur: -10°C bis +60°C

Bestellcode:

Technische Daten:

Größe der Bohrung (mm)	6	10	15	20	25	32
Flüssigkeit	Luft (ohne Schmierstoff)
Beweisdruck	10,05 MPa
Maximaler Betriebsdruck	0.7MPa
Min Betriebsdruck	0.15 MPa	0.1 MPa		00,05 MPa
Umgebungstemperatur und Flüssigkeitstemperatur	-10 bis +60 °C (Kein Einfrieren)
Schnellheit des Kolbens (mm/s)	30 bis 300	30 bis 800	30 bis 700		30 bis 600
Kissen	Kautschukbumper
Schlagverstellbarer Bereich	0 bis -5 mm im Vergleich zum Standardzug
Portgröße	M5x0.8				1/8 Fuß
Lagerart	Schiebelager (CXSM), Kugelbuchelager (CXSL) (gleiche Abmessungen für beide)

Schlaganfall:

Modell Nr.	Standardlauf (mm)	Langer Zug (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Theoretische Ausgabe:

Größe der Bohrung (mm)	Größe der Stange (mm)	Betriebsrichtung	Kolbenfläche (mm2)	Betriebsdruck (MPa)
Größe der Bohrung (mm)	Größe der Stange (mm)	Betriebsrichtung	Kolbenfläche (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Außen	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	In	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Außen	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	In	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Außen	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	In	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Außen	628	62.8	-	126	188	251	314	377	440
CXS20	10	In	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Außen	982	98.2	-	196	295	393	491	589	687
CXS25	12	In	756	75.6	-	151	227	302	378	454	529
CXS32	16	Außen	1608	161	-	322	482	643	804	965	1126
CXS32	16	In	1206	121	-	241	362	482	603	724	844

Anmerkung: Theoretische Leistung (N) = Druck (MPa) x Kolbenfläche (mm2)
